切换电压200V,电流0.8A,带宽1.6GHz和700MHz

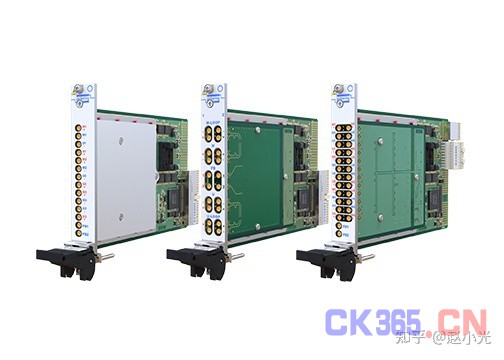

2022年2月20日,于英国滨海克拉克顿镇。英国Pickering公司作为生产用于电子测试及验证领域的信号开关与仿真解决方案的领导厂商,最近推出了1000base-T1 PXI和PXIe故障注入开关模块,扩大了支持的协议范围。紧凑型单槽40/42-203和40/42-204系列模块具有很高的性能,能够切换最高200V电压和0.8A电流,典型差分带宽分别为1.6GHz和700MHz,均提供适当的高于1000base-T1的规范。模块可选PXI或PXIe控制接口,以方便灵活地选择机箱。
![](http://www.ck365.cn/static/file/upload/202203/01/151949671.jpg)
新款1000base-T1故障注入模块,提供多种通道数选择以及两条故障总线连接。40-203(PXI)和42-203(PXIe)系列模块可支持双线连接的最多6个通道,双组多路复用40-204(PXI)和42-204(PXIe)系列模块则可支持双线连接的一个或两个通道。两种型号均提供具有100Ω受控传输线阻抗的信号路径。40/42-203系列使用了设计用于高频应用的高品质舌簧继电器,40/42-204系列使用的则是高品质的电磁继电器,两种继电器均可提供很长的使用寿命。
对于小规模的测试应用,两个系列均提供部分填充的灵活选择,40/42-203可提供3个通道的版本,40/42-204可提供1个通道的版本。如果测试要求提高,无需增大空间,只需要在同样的机箱的单个槽位中换上完全填充的模块就可以将通道数分别提高至6个或2个。这两个系列都使用 MMCX 连接器接口,虽然不是差分连接器,但可以在小面板面积内实现高通道数。
Pickering Interfaces的开关产品经理Steve Edwards对新产品作了说明:“1000base-T1最初是为汽车市场开发的标准,现代的汽车设计中有一项要求是,用最小重量的一对差分导线实现高传输速率。这个标准还被用于工业控制和建筑物基础设施以太网安装。用户可以使用我们的故障注入产品来模拟每对差分线路中的一个或两个导线发生断裂。另外,两条故障总线连接可以连接电源轨道,比如接地或电池和其他注入信号,或者短路到差分线路的连接。40/42-204系列模块能够在差分线路和测试设备的外部器件之间路由,为Pickering的故障注入产品系列增添了新的特点。由于目标行业的多样性,我们相信这些故障注入产品将在各种ATE系统中有很多应用。”
有多家厂商为1000base-T1应用设计和生产连接器系统,但行业没有针对特定系列进行标准化。因此,客户们可以向厂家提议他们想要的连接器类型。Pickering的连接器分公司Pickering Connect可以生产定制的适配器,将模块前面板上的 MMCX 连接器转换为模块连接器所需的 1000base-T1 连接器接口,另外也生产标准配件。此外,Pickering还为故障注入模块提供标准的三年质保。
设计、部署和维护您的自动测试系统
关于英国Pickering公司
英国Pickering公司设计并生产用于电子测试和验证领域的模块化信号开关和仿真产品。我们提供业内种类最全面的用于PXI、LXI、PCI和USB应用的开关和仿真产品。同时我们也为这些产品提供配套的电缆连接线和连接器配件、诊断测试工具以及由我们的内部软件团队创建的相关软件驱动。
Pickering的产品专门用于全世界范围内的各种测试系统,并以杰出的可靠性和质量享誉全球。Pickering Interfaces在全世界多地如美国、英国、德国、瑞典、法国、捷克共和国以及中国都设有直接的办事处,并在美洲、欧洲以及亚洲多个国家拥有代理商。目前,我们的业务范围涵盖各种电子行业,如汽车、航空航天和国防、能源、工业、通信、医疗以及半导体。若需了解更多有关我们的信号开关和仿真产品以及销售联系等信息,请访问www.pickeringtest.com。
