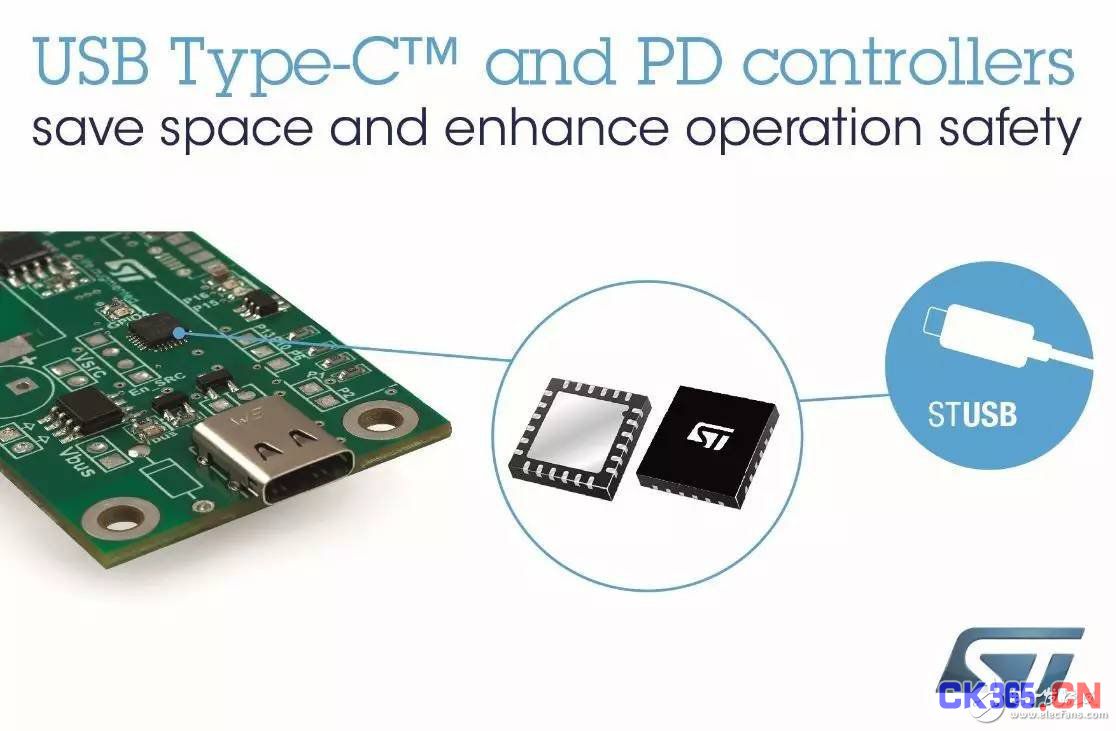

意法半导体(ST)发布稳健可靠的USB Type-C™控制器
内置保护机制，节省空间并提升操作安全性
中国，2017年7月10日——意法半导体推出两款新的USB Type-C™标准认证端口控制器芯片。新产品内置保护电路，有助于设计人员实现高成本效益的接口，支持USB功能整合需求，其中包括Power Negotiation(充电握手协商)、Managed Active Cables(主动线缆管理)和GuestProtocols(外接设备协议支持)。
USB Type-C™标准规定线缆可以正反插，让各种设备的互连变得更简单。Type-C™接口还支持USB的所有功能，包括480Mbps USB 2.0和10Gbps USB 3.1数据传输;5V/0.5A、最高20V/5.0A供电;延长连接距离的Managed Active Cables主动线缆管理;用同一条电缆传输HDMI或DisplayPort等其它协议信号的交替模式。让用户连接更简易，保证每个线路都连接正确，需要使用更复杂的接口元器件。此外，供电功能的20V最高总线电压(VBUS)需要增加额外电路，以保护低压电路。
意法半导体的新控制芯片可简化设计人员的产品选择，其中一个是下行端口(DFP)专用控制芯片，另一个则是双角色端口(DRP)控制器，既可用于控制下行端口(DFP)，又可用于控制上行端口(UFP)。两款新产品都支持Type-C线缆连接和接口方向检测，工作电压范围3V到22V，无需外部稳压器，这样可以减少元器件数量，节省电路板空间。
采用意法半导体的高性能模拟CMOS制程，新USB Type-C™控制器兼备低功耗与稳健性和高电压的优点。CC线过压保护最高22V，高压引脚最高28V，如果意外对VBUS短路，过压保护机制可防止电路烧毁。VBUS和VCONN电源线上还有单片放电电路，准许用户安全拔出线缆。
STUSB4710 DFP控制器主要用于电源提供端，例如交流电源适配器、电源、USB HUB分线器、充电座、智能插头和显示器。这款芯片集成与所连设备充电握手所需的全部电路，支持多达5档输电功率(Power Delivery Profiles)。通过内部非易失性存储器，各项参数可全部自定义，可处理整个连接过程，均无需外部CPU介入，因此可直接使用，无需额外的软硬件。如果是多端口应用(例如，一拖四分线器)，通过一个I²C接口，可将多个STUSB4710芯片并连到一个微控制器(MCU)，实现功率分配算法。
STUSB1602可管理电源或设备里的USB Type-C™端口。片上配置通道(CC)控制逻辑能够管理整个连接建立过程，包括选择VBUS默认、中电流或高电流模式。此外，该芯片还集成一个受保护的可编程600mAVCONN功率开关，以支持附件和主动线缆。STUSB1602还实现一个USB PD物理层(包括双相标记编码IP)，支持外部微控制器实现的输电软件栈。该软硬件均通过USB PD2.0受电端和供电端认证。此外，该产品兼容USB PD3.0核心功能和大部分选项。STUSB1602支持附件模式和电池没电模式。
该产品采用4mm x 4mm QFN24封装。
STUSB1602评估板(P-NUCLEO-USB002)包括STM32F0微控制器和一条type-C线缆。
STUSB4710评估板(STeva l-ISC003V1)内置DC/DC转换器。
