新日本无线发布的小型低功耗模拟前端NJU9101

   日期:2016-06-21
核心提示:随着对气体检测仪便携性增强和使用寿命延长的需求,气体检测仪逐渐趋向于小型化和低功耗化。传感器模拟前端NJU9101是单片集成了低功耗运放、低功耗A/D转换器、信号处理电路,可满足气体检测仪小型化和低功耗化的需求。

新日本无线最近发布了一款用于电化学气体传感器检测信号处理用的小型低功耗模拟前端(AFE)※1「NJU9101」,该器件可应用检测处理最多7种不同气体。

【概要】

随着对气体检测仪便携性增强和使用寿命延长的需求,气体检测仪逐渐趋向于小型化和低功耗化。

传感器模拟前端NJU9101是单片集成了低功耗运放、低功耗A/D转换器、信号处理电路,可满足气体检测仪小型化和低功耗化的需求。

NJU9101里内置的运放正是使用了新日本无线精湛的电路设计技术,不但使之具有高精度、低噪声的特性,还同时实现了低功耗。并且,内置的A/D转换器是我们新版开发的低功耗类型。

本产品备有增益补偿、失调电压补偿、温度漂移补偿等自动校正功能,对于各种气体传感器,MCU控制会变得更加简单,只设定目标值就可以了。这样,既缩短了气体检测仪的开发周期,也便于促进产品系列化。

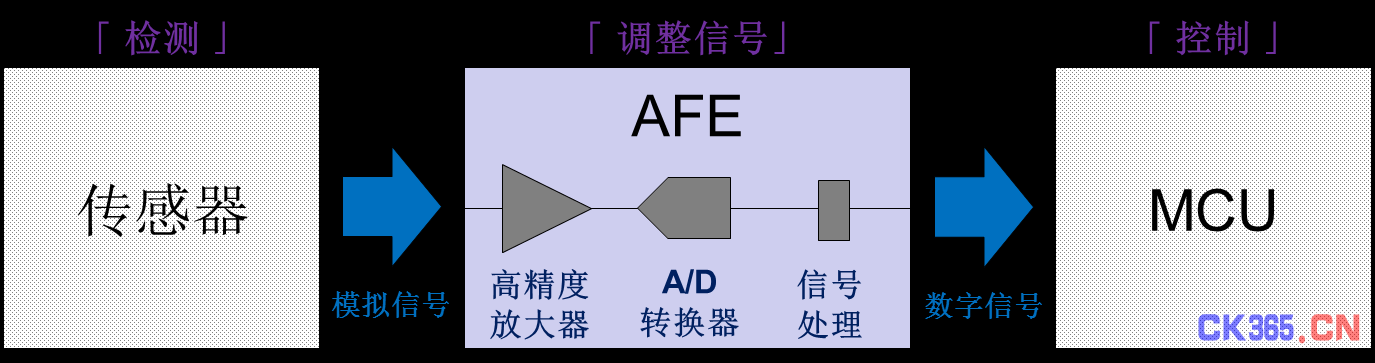

※1 AFE(Analog Front End):把传感器检测到的微弱信号转换并调整为MCU可以处理的信号的器件

【产品特点】

1. 平均消耗电流仅有约5.0uA※2

除了内部运放、A/D转换器达到了低功耗化之外,各部分功能模块还可以通过ON/OFF控制来断续工作,以达到最低功耗。在待机时,此产品的消耗电流仅有0.5uA,实现了低功耗化,可延长电池驱动设备的使用寿命。

2. 强抗RF噪声干扰能力

内置的运放采用了新日本无线优秀的模拟技术,具有强RF噪声抑制能力。即使同时使用便携式气体检测仪和收发器,收发器发射的电波也不会干扰到AFE而引起误导工作。

3. 内设便于气体检测的各种实用功能

使用3-Bit的芯片地址功能就可以仅用1台检测仪最多检测出7种不同气体。

还可以检测到传感器连接是否断线,随时监测传感器的连接状况。

并且,本产品可以外接EEPROM,当启动AFE时,内存的程序就会自动设置完毕,十分方便。

※2 本公司的仿真数据

NJU9101MLE

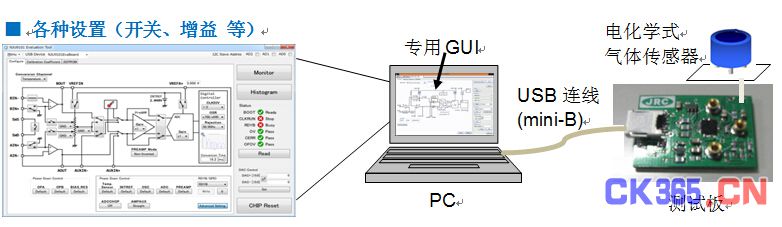

【测试套件】

我们备有能简单测试AFE工作情况的测试套件(测试板和软件)。

测试用部件:PC(专用GUI) / USB连线 / 测试板(连接各种传感器)

【产品性能】

●低消耗电流 5.0μA (工作时平均值:仿真数据)

0.5μA (待机时:实测数据)

●强抗RF噪声干扰能力

●可最多检测7种气体

●内有增益补偿、失调电压补偿、温度漂移补偿功能

●内有检测传感器断线功能

●输入级电路可根据不同的使用方法来自由设计

●可用外接EEPROM来自动设置启动功能

●封装 EQFN-24-LE(4mmX 4mm)

【应用】

●气体检测仪

●气体传感器模块

●电流检测系统

●低功率系统

●光电二极管传感器系统

●便携设备

【生产状况】

2016年6月开始进入量产
