Linear新推20dB增益宽带差分放大器LTC6430-20

   日期:2014-10-20
核心提示:凌力尔特公司(Linear Technology Corporation)推出20MHz至2GHz差分输入和输出20dB增益放大器LTC6430-20,该器件在240MHz时提供卓越的+51dBm OIP3(输出三阶截取)和2.9dB噪声指数。LTC6430-20具备同类最佳的+23.9dBm OP1dB (输出1dB压缩点)。该器件提供了A级版本,这版本100%经过测试,保证+44.8dBm的最小OIP3,在380MHz时典型值为+48.3dBm。其增益保证 19.6dB最小值和22.1dB最大值。而B

凌力尔特公司(Linear Technology Corporation)推出20MHz至2GHz差分输入和输出20dB增益放大器LTC6430-20,该器件在240MHz时提供卓越的+51dBm OIP3(输出三阶截取)和2.9dB噪声指数。LTC6430-20具备同类最佳的+23.9dBm OP1dB (输出1dB压缩点)。该器件提供了A级版本,这版本100%经过测试,保证+44.8dBm的最小OIP3,在380MHz时典型值为+48.3dBm。其增益保证 19.6dB最小值和22.1dB最大值。而B级版本在同样频率时提供典型值为+46.3dBm的OIP3。

LTC6430-20非常适合在低失真、大动态范围发送器或接收器中,在高达1.5GHz频率时放大IF和RF信号。通过恰当的阻抗匹配,可以实现高达2GHz频率。当LTC6430-20用作IF放大器,在主接收器或数字预失真接收器中驱动高速A/D转换器的差分输入时,其线性度特性尤其出色,因为这些接收器的高性能取决于低失真和大动态范围。此外,该器件非常适合在多种工作于VHF/UHF 频带的宽带和窄带无线电设备中用作低噪声放大器,例如广播设备、有线网络、白频段宽带数据业务和低频带LTE/LTE-Advanced无线基站。



Linear新推20dB增益宽带差分放大器LTC6430-20(电子工程专辑)

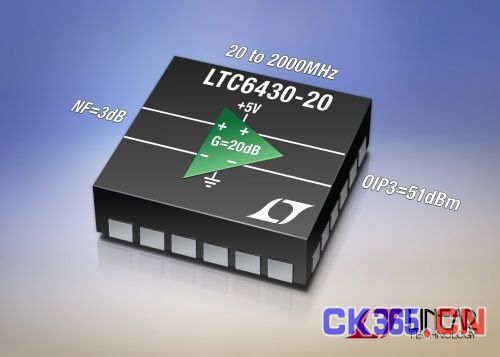

照片说明:超低失真20dB增益差分放大器

LTC6430-20 的输入和输出在20MHz至1.2GHz范围内均为内部100Ω匹配差分配置,而且在这个频率范围内提供20.5dB功率增益,同时频率响应平坦度好于 0.5dB。内部100Ω匹配简化了设计,允许简便级联以实现更高增益,因此仅需要最少的外部组件。此外,差分配置产生极低的二阶谐波失真。例如,在 380MHz时,二阶谐波杂散噪声比基频低-70dBc。

LTC6430-20采用先进的SiGe BiCMOS工艺生产,提供了固有的稳定性能,从而能够承受电源电压和温度的大范围变化。该器件规定在–40℃至8℃的外壳工作温度范围内工作。 LTC6430-20采用 4mm x 4mm QFN封装。该器件用单5V电源和170mA电流供电。A级版本的千片批购价为每片6.44美元,而B级版本每片为3.69 美元。两款产品均有现货供应。
