日前，德州仪器 (TI) 宣布推出可提供具备业界最佳功耗性能比的最新系列小型引脚兼容模数转换器 (ADC)，这进一步壮大了 TI 数据转换器产品阵营。该 ADC3k系列包括速度高达 160MSPS 的12位与14位选项，提供双通道或4通道以及LVDS或 JESD204B接口版本。这些器件支持-40C到85C的宽泛工业环境温度，不仅适用于电机控制、医疗影像与便携式测量测试等工业应用，而且也适合软件定义无线电与MIMO通信等应用。
ADC3k的主要优势：

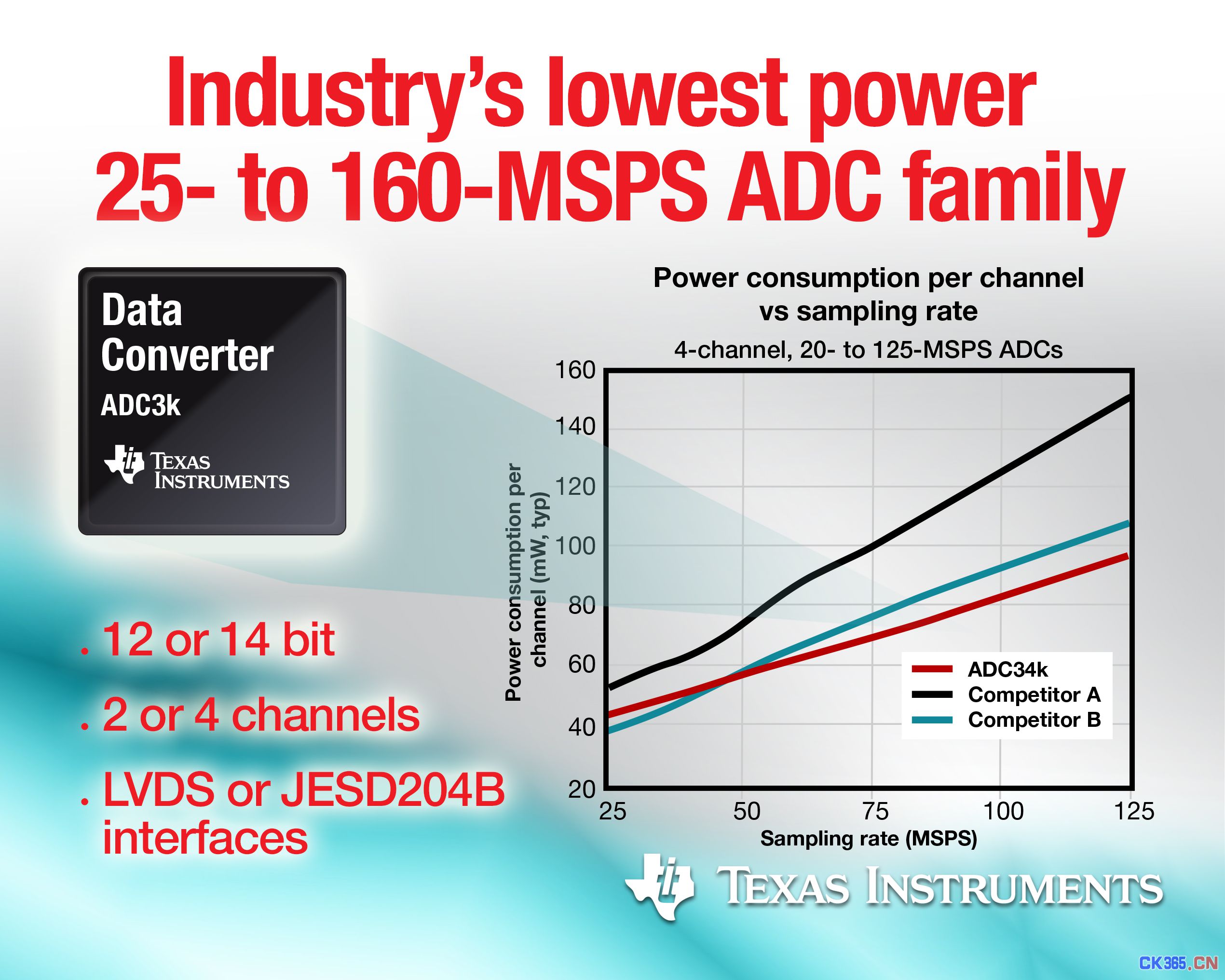

· 业界最低的功耗与最佳的功耗性能比：这些器件在160MSPS的最快采样速率下，每通道功耗仅为200mW，比市场同类产品低80mW，可提供高达30%的功耗性能比。速率在25MSPS时，功耗可低至44mW;
· 庞大的引脚兼容产品系列：广泛的引脚兼容系列可充分满足多平台系统对各类采样速率及通道数的需求;
· 最小尺寸缩小板级空间：速度为 160MSPS 的4通道器件，尺寸仅为现有器件的一半;
· 简化电路板布线：JESD204B的各种变型均符合高达3.2Gbps速率下的0、1及2子类标准要求。在一个ADC使用一个通道时，它们支持高达160MSPS的输出，而在两个ADC使用一个通道时，则支持达80MSPS的输出;
· 独特的性能特性：可选高频脉动及斩波功能不仅可改善无杂散动态范围 (SFDR)，而且还可消除1/f噪声，可帮助设计人员优化器件性能，满足系统需求。
最新放大器推动更高性能发展
最新THS4541是业界最低功耗轨至轨输出的全差分放大器，支持 850MHz 增益带宽 (GBW)，可帮助系统设计人员最大限度提高ADC3k器件的性能。THS4541在 1MHz 下支持123/-130 dBc HD2/HD3 的优异谐波失真性能，不仅可实现支持更高灵活性的全差分AC或DC耦合解决方案，同时还可增强ADC3K器件的性能。将二者相结合，这些器件可在充分发挥其性能水平下提供超低功耗的最小型模拟前端解决方案。
工具与支持加速设计
TI Designs 参考设计 (TIDA-00294) 可用来加速高速信号采集系统的设计。该高性能、单端转差分有源接口设计包括12位4通道50MSPSADC34J22 ADC和THS4541。它针对 DC 耦合单端输入应用进行了优化，适用于电机控制、医疗影像、便携式测量测试等应用。工程师可将该设计方法用于ADC3k系列中的任何器件。
系统设计人员可将现有或即将推出的JESD204B和 LVDS ADC3k评估板 (EVM) 分别与TSW14J50EVM和TSW1405EVM图形发生器及数据采集卡配合使用，构建低成本评估系统。
对于使用AlteraCyclone® V SOC FPGA的设计人员，Dallas Logic已开发出了一款与 Altera 高速夹层卡 (HSMC) 标准相结合的4通道12位50MSPS ADC模块。该DEV-ADC34J22采用ADC34J22和THS4541以及TI的LMK04828时钟抖动清除器，可在 4 个通道中的 2 个上提供单端DC耦合输入。该模块现已开始提供，可通过Arrow订购。
德州仪器在线支持社区数据转换器论坛可为工程师提供强大的技术支持，在这里他们可与同行工程师及 TI 专家互动交流，搜索解决方案、获得帮助、共享知识并帮助解决技术难题。
封装与供货情况
ADC3k 系列到2015 年年底将包含 32 款引脚兼容型器件，提供从 25 MSPS 到 160 MSPS 的速度范围。该系列除了采用 8 毫米 × 8 毫米 QFN 封装的 4通道 LVDS 版本外，还提供 7 毫米 × 7 毫米 QFN 封装。

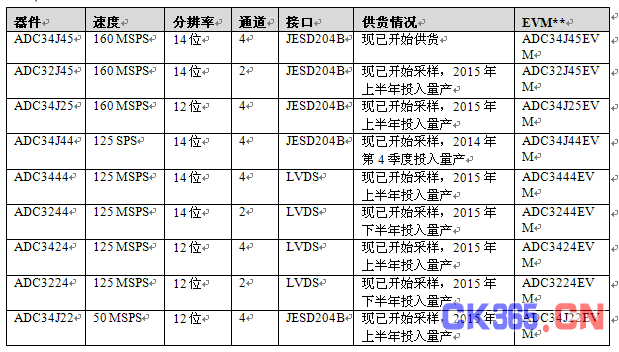

以下产品现已开始提供样片，可立即评估：
