奥地利微电子为锂电池供电设备推出可配置电源管理芯片AS3715

   日期:2014-09-16
核心提示:奥地利微电子公司推出一款可配置的电源管理芯片——AS3715。这款芯片使原始设备制造商能够以相同的硬件设计实现多种终端产品的电源电路。

奥地利微电子公司推出一款可配置的电源管理芯片——AS3715。这款芯片使原始设备制造商能够以相同的硬件设计实现多种终端产品的电源电路。




新的AS3715包含所有锂电池驱动手持设备电源解决方案所必不可少的电源管理构件,包括运动摄影相机、导航设备、平板电脑、媒体播放器以及游戏操纵杆等。

AS3715应用范围广泛,对启动配置进行编程的能力可使电源系统轻松适应不同应用的处理器。启动程序和内置的直流-直流转换器输出的可编程性使设计团队无需重新调整电路板设计也能随时适应终端产品规格参数的变化。

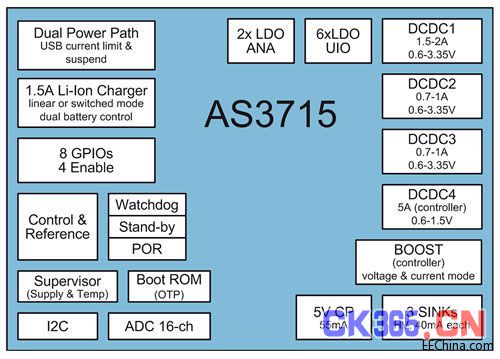

AS3715的电源调节模块包括:

• 3个具有可编程输出的4MHz直流-直流降压转换器

• 1个直流-直流降压控制器

• 2个具有可编程输出的直流-直流升压转换器

• 8个低压差线性稳压器

该设备还提供8个通用输入输出接口、1个支持1.5A输出的充电器电路、1个I2C接口、3个电流阱、1个模拟-数字转换器及一个监视时钟。

直流-直流控制器控制外部功率级,使用户最大程度优化能效、简化印刷电路板布线,并在电路板上均匀分布供电,做到均衡散热。该器件支持单相或双相控制器,即系统的最高效率可根据设计要求和尺寸限制进行调整。直流-直流控制器能够控制高达8A的输出电流。

8个低压线性稳压器中有2个是低噪声输出,非常适用于RF组件、图像传感器及其他噪声敏感电路。AS3715有3个高压电流阱,专为LCD背光灯照明应用所设计,提供0A-40mA范围内增量为150μA的可调节电流输出。另外,PWM输入选项为实现动态照明提供了一个简单的方法。集成的5V升压转换器能够向HDMI接口或其他5V外部设备提供电源。

其他可配置选项还包括实现开关模式充电或线性模式充电的选择,这取决于设计是侧重优化效率还是侧重于空间和成本。安全特性包括可定制的符合JEITA协会标准的温度监控及电压/电流控制电路。

奥地利微电子电源及无线业务产品经理Peter Kammerlander表示:“由于AS3715是一款具有极其宽泛用途的电源管理芯片,设计工程师能轻松将其作为电源系统基础,用于支持各种电子产品的单一电源系统平台。AS3715电源管理芯片灵活的可配置特点也使开发人员能迅速应对设计参数上的最新变化。即使更改或升级处理器都不一定需要重新设计电源管理电路。”

AS3715采用节省空间的3.7mm x 3.7mm WL-CSP封装,现可提供样品。工作电压为2.7-5.5V,额定工作温度范围为-40°C至85°C。
