Linear新推低功率I/Q调制器LTC5599

   日期:2014-08-13
核心提示:凌力尔特公司(Linear Technology Corporation)推出一款新的低功率I/Q调制器LTC5599,该器件使电池供电型发送器能够在30MHz至1.3GHz频带工作,在功耗、边带抑制、载波泄漏和动态范围性能方面实现了新的突破。LTC5599调制器用单一2.7V至3.6V电源供电,仅吸取28mA电流,这比其他同类解决方案低60%,而且丝毫不牺牲性能。

凌力尔特公司(Linear Technology Corporation)推出一款新的低功率I/Q调制器LTC5599,该器件使电池供电型发送器能够在30MHz至1.3GHz频带工作,在功耗、边带抑制、载波泄漏和动态范围性能方面实现了新的突破。LTC5599调制器用单一2.7V至3.6V电源供电,仅吸取28mA电流,这比其他同类解决方案低60%,而且丝毫不牺牲性能。LTC5599在未经校准的情况下可提供出众的 -52.6dBc固有边带抑制和-51.5dBm载波泄漏。凭借内置校准资源,性能可进一步分别改善至-60dBc和-65dBm。此外,该器件的输出实现了卓越的-156dBm/Hz噪声层,OIP3为20.8dBm,从而提供了卓越的发送器性能。

LTC5599兼具低功耗和坚固的性能,能适合众多要求苛刻的电池供电型无线电装置以及暴露于无线电干扰很强之情况下的无线通信应用。这些应用包括了无线专业传声器、跳频窄带和宽带便携式野外无线电收发装置、公共安全无线电、列车通信、以及宽带VHF/UHF白频段调制解调器、软件定义无线电、便携式RF测试设备、微微蜂窝基站、低功率微波回程、小型无线直放站和卫星调制解调器。

该器件的增益可通过片内串行端口来设定。粗增益控制可提供每步进1dB,并具有 0.1dB的可调精细增益控制。总增益范围从-19dB至0dB。改变调制器增益可实现8mA至35mA的器件电源电流,从而允许器件针对特定应用的需求而被设定为较低的功耗和略有下降的增益和性能。一旦设定,就可以通过启动片内温度校正功能部件对增益实施自动温度补偿。

LTC5599支持窄带和宽带的无线电应用。其I和Q输入各能够提供高达37MHz的-1dB调制带宽,并可在900MHz频率条件下支持74MHz的总RF带宽。

LTC5599 采用4mm x 4mm QFN封装,提供了占板面积紧凑的解决方案。该产品规定外壳工作温度范围为-40℃至105℃,在扩展温度环境中能够可靠工作。该器件可用一个使能控制引脚方便地停机。当停用时,该器件吸取的典型备用电流为0.7μA,可节省电能。LTC5599的千片批购价为每片 4.45美元,已开始批量供货。



Linear新推低功率I/Q调制器LTC5599(电子工程专辑)

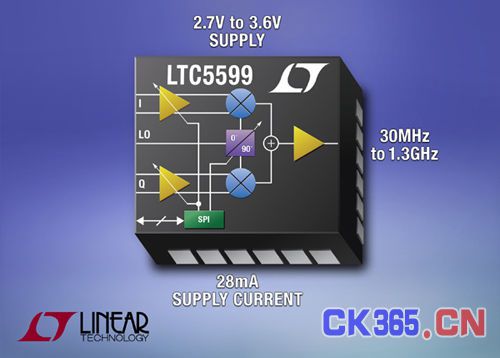

照片说明:低功率直接转换I/Q调制器

性能概要:LTC5599

●工作频率30MHz 至 1.3GHz

●功耗 3.3V/28mA

●边带抑制 在500MHz时为-52.6dBc

●载波泄漏 在 500MHz 时为 -51.5dBm

●输出IP3+20.8dBm

●输出IP2 +63.6dBm

●输出噪声层 在 POUT = 3dBm 时为 -156dBc/Hz

●SPI 串行总线控制:

○可调增益:-19dB至0dB (以1dB步进)

○增益变化使电源电流在8mA至35mA范围内变化

○I/Q增益/相位调节:高达-60dBc的边带抑制

○I/Q偏移调节:低至-65dBm的载波泄漏
