ROHM(罗姆)旗下的LAPIS Semiconductor开发出卫星电视接收天线用4路输入4路输出开关矩阵IC“ML7405”。本IC为业界首款※卫星电视接收天线用4路输入4路输出开关矩阵IC，使以往需要并联2个4路输入2路输出开关IC的通用四通道注2卫星电视接收电路仅需1枚IC即可实现。使用本IC可实现卫星电视接收机的小型化与高性能化，有助于卫星电视接收天线的普及和推广。
本产品已经开始出售样品，并于2014年2月开始量产销售。
前期工序的生产基地为LAPIS Semiconductor Miyagi Co.,Ltd.(日本宫城县黑川郡)。
※截至2月27日 LAPIS Semiconductor调查数据
<背景>
在欧洲、南美等地区，一般使用称为“通用型”的、通过1台设备接收频率和极化波不同的4种卫星电视信号的卫星电视接收天线。通用型的输出有1路、2路、4路输出三种，要同时接收并记录4种卫星电视信号需要4路输出以上的卫星电视接收天线，因此，对于4路输出的通用型天线的需求日益高涨。这种通用型产品称为通用四通道卫星电视接收天线，预计未来将会在能发射电视卫星的北美、印度、中东、非洲地区得到普及。
以往，卫星电视接收天线上使用的开关IC只有4路输入2路输出的产品，为支持通用四通道卫星电视接收天线的4路输出，采用将2个4路输入2路输出开关IC并联的方式来实现。在高频电路中，零部件配置、零部件间的布线对特性影响非常大，按以往的方式配置2个4路输入2路输出开关IC，存在的问题是会使PCB板上连接IC间的配线之间的线路更长，流经配线的信号损耗增大，同时，配线之间的耦合导致信号串扰注3。力争避免信号损耗与串扰问题的PCB板设计、零部件安装的难度等成为通用四通道卫星电视接收天线普及的障碍。
<新产品详情>
1.业界首款卫星电视天线用4路输入4路输出开关矩阵IC
通用四通道卫星电视接收天线的开关电路可通过1个IC实现。一举解决使用2个4路输入2路输出开关IC时产生的配线损耗、配线间的串扰问题，使通用四通道卫星电视接收天线的设计与制造更容易。

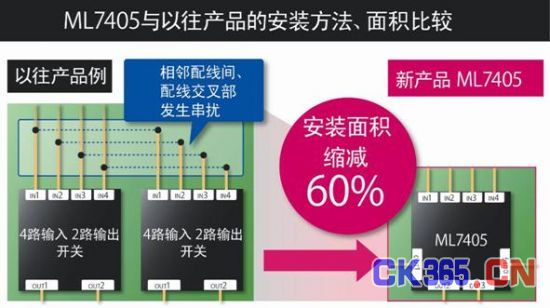

另外，与使用2个4路输入2路输出开关IC的方式相比，安装面积可缩减60%。
2.实现4路输入2路输出开关IC同等以上的低串扰
卫星电视接收用所需的频段较宽，为950MHz~2150MHz，将4路输入4路输出开关集于单芯片时，IC内部的元件间、配线间的串扰增大，因此，降低串扰是很大的课题。本IC通过采用本公司独有的电路设计与布局优化，确保了25dB的隔离，实现了以往4路输入2路输出开关IC同等以上的低串扰。
3.完全的阻抗匹配
在高频电路中，输入输出元件间一旦产生阻抗不匹配，就会引发反射导致的损耗、发射多余电波等问题。高频电路一般是按50Ω的输入输出阻抗设计的，在以往的并联2个4路输入2路输出开关的电路中，阻抗会变为一半即25Ω，从而产生不匹配问题。因此，需要在PCB板设计上花费更多心思。而使用本一体化IC时，阻抗恒定为50Ω，不会产生不匹配问题，PCB板设计更加容易。
【特点】
-仅通过单芯片即可实现通用四通道卫星电视接收天线的IF信号切换
-采用LAPIS Semiconductor独创的高频电路设计技术，低损耗、低串扰
-低功耗
-封装： 32pin WQFN
-样品出售时间： 样品出售中
-样品价格(参考)： 180日元(不含税)
-量产销售时间： 2014年2月开始
【应用领域】
卫星电视接收天线/高频信号切换开关
【术语解说】
注1 卫星电视接收机
附属于卫星电视接收天线，放大来自卫星的微弱电波并转换为中间频段的接收器。也称为LNB(Low Noise Block)。
注2 通用四通道卫星电视接收天线
接收频率和极化面不同的4种电视信号的卫星电视接收机。
在欧洲、南美被广泛使用，预计未来将在可发射电视卫星的印度、非洲等地区普及。由于无需地面无线电所需的广播电视设备，因此，在以往很难接收信号的地区也可收看欣赏众多电视节目。
注3 串扰
多余的信号泄漏。在高频段，元件间、配线间的电磁耦合导致与原本的信号不同的多余的信号泄漏增大。
