麦瑞推出新型85V半桥MOSFET驱动器

   日期:2014-01-10
核心提示:2014年1月8日,高性能线性和电源解决方案、局域网以及时钟管理和通信解决方案领域的行业领导者麦瑞半导体公司(Micrel Inc.)(纳斯达克股票代码:MCRL)推出一款85V半桥MOSFET驱动器MIC4605,该驱动器具有自适应停滞时间和击穿保护功能。

2014年1月8日,高性能线性和电源解决方案、局域网以及时钟管理和通信解决方案领域的行业领导者麦瑞半导体公司(Micrel Inc.)(纳斯达克股票代码:MCRL)推出一款85V半桥MOSFET驱动器MIC4605,该驱动器具有自适应停滞时间和击穿保护功能。自适应停滞时间电路主动监测半桥,最大限度缩短高边和低边MOSFET间转换的时间,从而使电源效率达到最大。击穿保护电路防止错误输入和噪声造成高低边MOSFET同时导通。

此外,MIC4605还提供5.5V至16V的宽工作电压范围,以便最大化提高系统效率。5.5V的低工作电压能延长电池供电应用的运行时间。这些特色使得MIC4605成为业内大多数依靠电池供电的电机应用(包括电动工具和DC/AC电源逆变器等)的理想解决方案。MIC4605目前已经开始批量供应,采用SOIC封装的器件千片订量的价格为0.55美元/片。

麦瑞半导体负责高性能线性和电源解决方案的营销副总裁Brian Hedayati表示:“政府的节能新规使市场对更高效率的需求越来越大。由于电机是电力消耗量最大的部件之一,因此电机驱动器设计人员需要更高效率和更可靠的解决方案。MIC4605是业内最强大和效率最高的半桥MOSFET驱动器之一,旨在满足电机驱动器、不间断电源(UPS)和DC/AC逆变器等广泛应用的需求。”

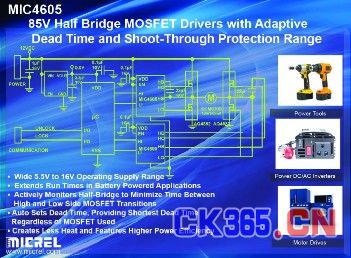

麦瑞推出新型85V半桥MOSFET驱动器

自适应停滞时间电路(ADT)主动监测半桥开关电路中的MOSFET,每次仅让一个MOSFET导通,确保不产生会永久破坏半桥电路的交叉导通条件。自适应停滞时间电路还最大限度缩短高边和低边MOSFET间的转换时间,将停滞时间长造成的功率损耗(即电源效率下降)减至最小限度。自适应停滞时间电路不再需要为防止交叉导通而考虑HI和LI输入之间的停滞时间余量和延时,从而降低了微控制器的余量要求。此外,85V的工作电压提供了很大的余量,防止在电机驱动和电源应用中出现电压尖峰。这使MIC4605成为低电压和高电压应用的理想解决方案。

对于1nF电容负载,MIC4605的传输延迟时间为30纳秒,驱动器上升/下降时间为35纳秒。对MIC4605 -1来说,TTL输入为低边和高边栅极驱动器提供了独立控制。MIC4605 -2为低边和高边栅极驱动器提供了单一PWM输入。这两种模式的输出没有重叠。一只内置的高压肖特基二极管负责对高边栅极驱动自举(外部)电容器进行充电。MIC4605采用8引脚SOIC封装和微型10引脚2.5mm × 2.5mm TDFN封装。这两种封装的工作结温均为-40°C至125°C。
