Linear新推双输出多相电流模式同步降压型DC/DC控制器

   日期:2013-11-07
核心提示:凌力尔特公司 (Linear) 推出电流模式双输出同步降压型 DC/DC控制器 LTC3774,通过增强电流检测信号,该器件允许使用 DC 电阻 (DCR) 非常低的功率电感器。

凌力尔特公司 (Linear) 推出电流模式双输出同步降压型 DC/DC控制器 LTC3774,通过增强电流检测信号,该器件允许使用 DC 电阻 (DCR) 非常低的功率电感器。低至 0.2mΩ 的功率电感器 DCR 可用来在大电流应用中最大限度地提高转换器效率 (高达 95%)、増加功率密度并降低输出纹波电压。这种新的 DCR 检测方法还减轻了通常与低 DCR 电阻应用有关的开关抖动。DCR 温度补偿可在很宽的温度范围内保持恒定和准确的电流限制门限。

LTC3774 可与 Power Block、DrMOS 等外部功率链器件以及分立式 N 沟道 MOSFET 和有关栅极驱动器一起工作,从而实现了灵活的设计配置。LTC3774 在 4.5V 至 38V 的输入电压范围内工作,产生 0.6V 至 3.5V 的固定输出电压。多达 12 个相位可以并联,并采用不同相的时钟,以最大限度地降低输入和输出滤波要求,满足高达 360A非常大电流的要求。应用包括大电流功率分配、冗余 (n+1) 电源、工业系统、DSP 和 ASIC 电源。

LTC3774 以 200kHz 至 1.2MHz 的可选固定工作频率工作,也可同步至一个外部时钟。双差分放大器针对两个输出电压提供了真正远端输出电压检测。其可调电流限制可针对非常低的 10mV 至 30mV 检测电压进行配置,以最大限度地降低功耗。此外,LTC3774 提供可调软启动或跟踪,在 -40°C 至 125°C 的工作温度范围内保持 ±0.75% 的输出电压准确度。

LTC3774 采用 36 引线 5mm x 6mm QFN 封装,有现货供应。千片批购价为每片 2.95 美元。

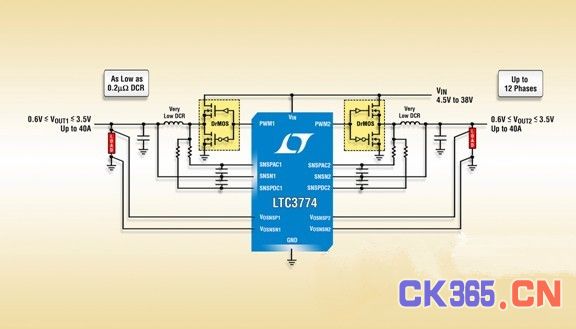

照片说明:




用于 mΩ 以下检测的电流模式双输出降压型 DC/DC 控制器

性能概要:LTC3774

mΩ 以下 DCR 电流检测 ─ 低至 0.2mΩ 以提供非常低的抖动

新颖的 DCR 检测电流模式控制

DCR 温度补偿

可与分立、DrMOS 和 Power-Block 电源级一起工作

支持切相和 n+1 冗余

高速差分远端 VOUT 检测放大器

宽 VIN 范围:4.5V 至 38V

VOUT 范围:0.6V 至 3.5V

10mV 至 30mV 的可调电流检测门限

200kHz 至 1.2MHz 的可选固定工作频率

输出电压跟踪或可编程软启动

过压保护、过热停机和短路软恢复
