东芝将推出支持4通道DisplayPort信号的SPDT开关IC

   日期:2013-10-11
核心提示:东芝公司(Toshiba Corporation)将推出支持DisplayPort 1.2 (5.4Gbps)和1.1a (2.7Gbps)数字显示接口的单刀双掷(SPDT)开关集成电路。

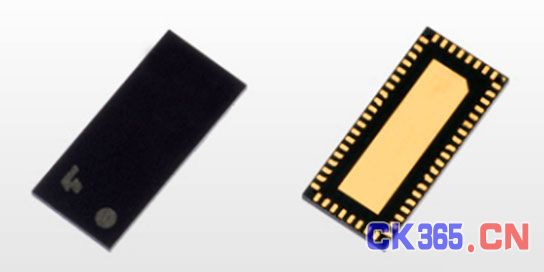

东芝公司(Toshiba Corporation)将推出支持DisplayPort 1.2 (5.4Gbps)和1.1a (2.7Gbps)数字显示接口的单刀双掷(SPDT)开关集成电路。“TC7DP612MT”针对ATX主板外形因素设计,而“TC7DP615MT”则针对BTX主板外形因素设计。新产品计划于12月投入量产。


新集成电路支持4通道DisplayPort信号、1通道辅助(AUX)信号和2通道热插拔检测信号的布线安排;还支持HDMI信号交换。这些集成电路可降低开关终端电容,实现10GHz @ -3dB的带宽特性,确保高速传输与低信号降级。

新产品主要特性

1. 支持DisplayPort信号(数据:4通道,AUX信号:1通道,热插拔检测信号:2通道)或HDMI信号(数据:3通道,时钟信号:1通道,控制信号:1通道,I2C总线:2通道,热插拔检测信号:2通道)的布线安排。

2. 工作电压:VCC=3.0V - 3.6V

3. 宽泛的-3dB 带宽:10GHz (标准值) @ VCC=3.3V

4. 低插入损耗:IL=-1dB @VCC = 3.3V、f=2.7GHz

5. 低开关终端导通电阻:CI/O=2.7pF (标准值) @VCC=3.3V

6. 封装:TQFN56封装
