安捷伦推出新款便携式逻辑分析仪

   日期:2013-09-05
核心提示:近日,安捷伦科技公司宣布推出 16850系列便携式逻辑分析仪。16850系列配有业界最深存储器,同时可提供业界最快的定时捕获,为加快数字系统调试提供了必要条件。

近日,安捷伦科技公司宣布推出 16850系列便携式逻辑分析仪。16850系列配有业界最深存储器,同时可提供业界最快的定时捕获,为加快数字系统调试提供了必要条件。另外,该系列便携式逻辑分析仪还提供业界唯一同时配有多种单端和差分探测选件,帮助设计人员更快将其高速数字器件设计推向市场。

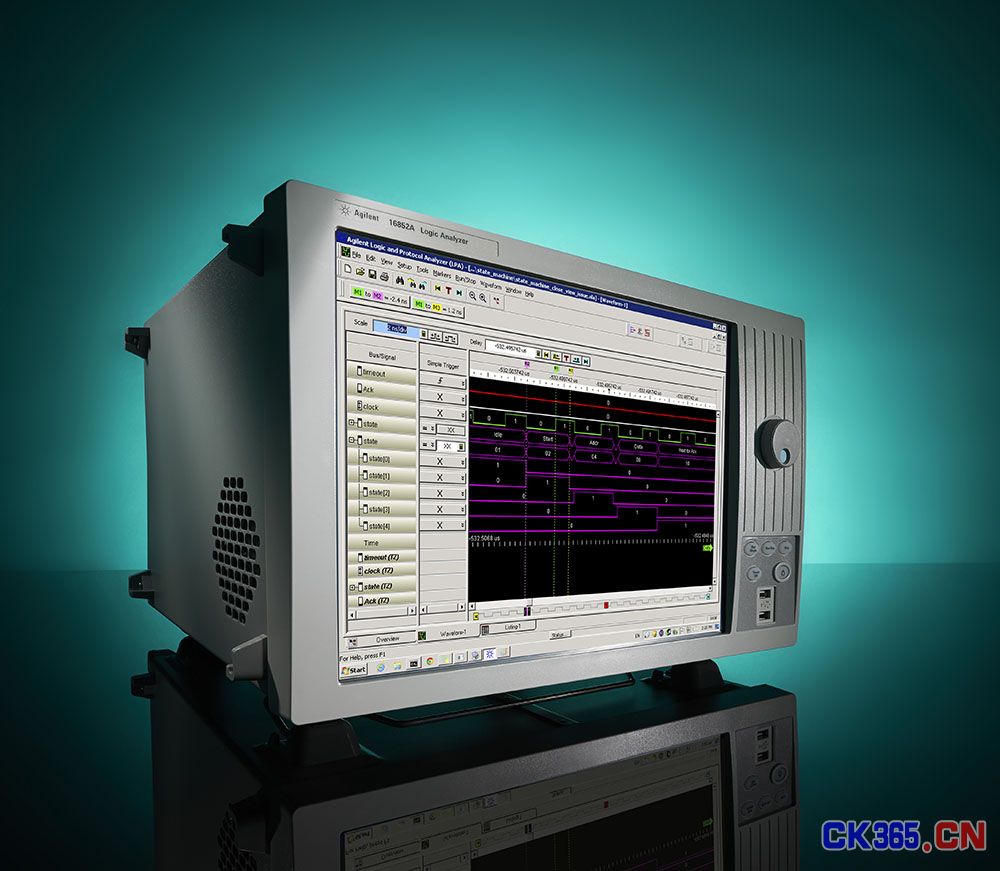

安捷伦16850系列逻辑分析仪

安捷伦副总裁兼示波器和协议部门总经理Jay Alexander表示,随着系统速度的增加,行业用户需要对大量输入通道进行更快的深存储器定时测量,这正是安捷伦 16850系列逻辑分析仪的优势所在。除了这一能力之外,安捷伦 16850系列逻辑分析仪还配有多种探测选件,使数字系统设计人员可以针对各种应用进行最快的调试。

高速数字器件开发人员可使用逻辑分析仪加快对系统设计的调试和验证。他们往往必须设置问题迹象(例如超时信号或错误标记)条件进行触发并测量,但实际上导致问题的根源在触发点之前很早便已出现。16850系列提供了高速定时捕获下的深存储器,使设计人员能够根据时间追溯故障根源所在的位置。16850系列的高采样分辨率使设计人员能够区分定时问题和功能问题,为他们提供深入分析能力,帮助他们缩短调试和验证时间。

安捷伦16850系列逻辑分析仪在所有输入通道上都提供了2.5GHz带宽、400ps周期定时捕获能力,以及高达128MSa的存储器深度,定时捕获速度比市场上任何其他便携式逻辑分析仪快50%,同时存储深度是它们的两倍。

安捷伦16850系列提供了700Mbps的标准状态数据速率,以及可升级到1400Mbps的升级选件。用户可以根据需要选择存储深度,从标准的2MSa直至128MSa。状态速度和存储深度选件也可在最初购买产品之后进行升级。

安捷伦16850系列还提供了1.4GHz触发序列器,可跟踪高速电路和定义非常具体的条件,根据这些条件进行触发以捕获错误并快速追踪故障根源。

安捷伦16850系列逻辑分析仪提供了适用于各种总线和信号类型的测量解决方案。逻辑分析仪程序内置的FPGA动态探头应用程序可通过深存储器状态捕获功能,自动捕获Xilinx和Altera FPGA内部的信号。

安捷伦针对这些分析仪设计了新的低成本探测器件,包括飞线和Mictor探头。飞线探头使用单端数据和差分时钟输入,并配备各种附件以便与目标板连接。目前现有的在安捷伦模块化逻辑分析仪上使用的90针连接器探头同样兼容这款分析仪,使该系列便携式逻辑分析仪也能用于差分探测、DDR BGA探测以及DDR插槽内插夹具探测。

许多嵌入式系统设计人员在设计中使用了DDR2和DDR3存储器。16850系列逻辑分析仪可提供更低成本的解决方案,帮助他们用状态模式捕获跟踪存储器地址和控制总线,对存储器总线进行解码,以及使用一致性测试和性能分析工具。16850系列可对配有DDR2 1333和DDR3 1333存储器的系统进行地址和控制总线状态跟踪。
