国产龙芯1A手持式计算机和ReWorks嵌入式操作系统，通过移植触摸中间件tslib为上层应用提供了统一的接口，实现了触摸屏的校准和测试。
1 、综述
龙芯系列处理器是中国自主研发的通用CPU，其中龙芯1系列处理器面向工业控制、消费电子(手机/MP4/掌上电脑等)等嵌入式应用。龙芯1A芯片片内集成了32位处理器核、2D GPU、VGA和LCD显示接口、以及南桥芯片组功能，可满足超低价位云终端、工业控制/数据采集、网络设备、消费类电子等领域需求。
ReWorks嵌入式操作系统是中国电子科技集团某所基于“九五”、“十五”的技术成果自行研制、拥有全部源代码的嵌入式实时操作系统，适用于多种目标硬件环境(x86、mips)。
在嵌入式尤其是手持式电子设备中，触摸屏因其友善的人机交互、操作方便灵活、输入速度快、占用空间少等优点，已逐渐取代物理键盘成为嵌入式计算机系统的主流输入设备。
图1 典型手持设备触摸屏应用
目前Windows或Linux等通用操作系统下触摸屏的调试方法已成熟，但尚没有针对国产的嵌入式操作系统ReWorks下触摸屏调试方法的研究，本文介绍基于国产龙芯1A处理器的手持式计算机为硬件平台，在国产嵌入式操作系统ReWorks下的触摸屏的校准和测试。
2 、触摸屏校准原理
在实际的应用中，通常触摸屏是作为与液晶屏配合使用的输入设备，需要将触摸屏采样得到的坐标与液晶屏的显示坐标做一个映射，即通常所说的触摸屏校准。其目的就是要通过读入几个点的坐标值后，计算出校准系数，将计算得到的系数保存后，以后每次点击触摸屏得到的触摸屏坐标，再通过校准系数后，得到液晶屏上的重合坐标。
本文中手持式计算机采用四线电阻式触摸屏，触摸屏控制器采用ADS7843E，触摸屏校准库tslib采用五点校准。触摸屏控制原理如图2所示。
图2 触摸屏控制原理图
3、 ReWorks下校准及测试触摸屏的实现

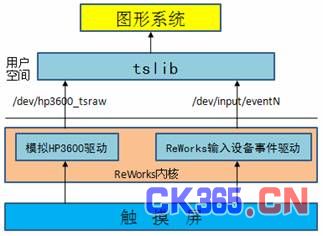

tslib是一个触摸屏支持库,为不同的触摸屏提供了一个统一的接口，还提供诸如滤波、去抖、校准之类的功能。tslib 从触摸屏驱动处获得原始的设备坐标数据，通过一系列的去噪、去抖、坐标变换等操作，来去除噪声并将原始的设备坐标转换为相应的屏幕坐标。本文将tslib移植到国产ReWorks操作系统+龙芯1A处理器(mips)平台，实现了ReWorks下触摸屏的校准、测试等功能。ReWorks系统下tslib层次结构如图3所示。
图3 ReWorks系统下tslib层次结构图
tslib 从触摸屏驱动采样到设备坐标进行处理再提供给应用端的过程如下：raw device --> variance --> dejitter --> linear --> application。tslib对驱动采样到的数据进行处理的过程如下：读取屏上5个点的坐标(Top Left，Top Right，Bottom Left，Bottom Right，Center)，再进行一系列的变换,取样的5个点，实际上是包含3个不同的X坐标值，3个不同的Y坐标值，和scaling 值一共7个值，一起保存到pointercal文件中。
将tslib移植到ReWorks系统后，运行ts_calibrate校准触摸屏，用触摸笔点击触摸屏四个角及中央五个点，tslib进行坐标换算，触摸屏校准界面如图4所示。
图4 ReWorks下tslib校准触摸屏截图
完成五点校准后，会自动生成pointercal校准文件保存在手持式计算机Flash根目录/ffx0下。本文中手持式计算机液晶屏的分辨率为480x640，校准时ReWorks终端输出信息如下。
------calibrate starting-------
xres = 480, yres = 640
## Fri Mar 22 09:29:24 CST 2013 ##
Took 5 samples...
Top left : X = 3428 Y = 516
Took 4 samples...
Top right : X = 616 Y = 528
Took 3 samples...
Bot right : X = 629 Y = 3562
Took 3 samples...
Bot left : X = 3456 Y = 3558
Took 3 samples...
Center : X = 2031 Y = 2036
ts_calibrate: 4368.914062 -1.150175 0.007765
ts_calibrate: -279.180664 0.003222 1.137564
Calibration constants: 286321152 -75377 508 -18296384 211 74551 65536
Linear calibration constants: -75377 508 286321152 211 74551 -18296384 65536
lin->bRawMode: 0
reworks>
reworks>cd /ffx0
reworks>ll
type size modify time name
--- ---- ------- -----
file 62 2013-03-22 09:30 pointercal
----------------
1 files 62 bytes occupied

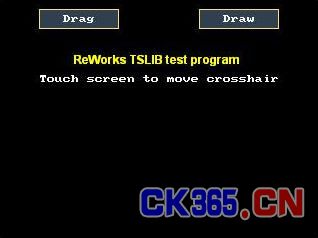

校准完成后，可用ts_test测试一下校准效果，如图5所示。
图5 ReWorks下触摸屏测试截图
4、 总结
本文以浪潮研制的国产手持式计算机为硬件平台，将触摸中间件tslib移植到国产嵌入式操作系统ReWorks下，实现了ReWorks系统下触摸屏的校准和测试，并改进了处理采样数据的方法，使触摸屏的校准和测试满足应用需求。
