富士通半导体（上海）有限公司今日宣布，其基于ARM® Cortex™-M3 处理器内核的FM3家族32位通用RISC微控制器产品升级后的阵容。富士通半导体共计推出38款新产品，包括内置大容量储存器的 MB9BF529TPMC和低引脚封装的MB9BF121JPMC。新产品将于2013年5月10日开始提供样片。该全新的产品阵容最适用于家用电器、办公自动化设备和工业设备的系统控制。
富士通半导体推出这波新产品后，可为其采用ARM Cortex-M3处理器内核的顶级FM3系列微控制器阵容扩增至570款产品。

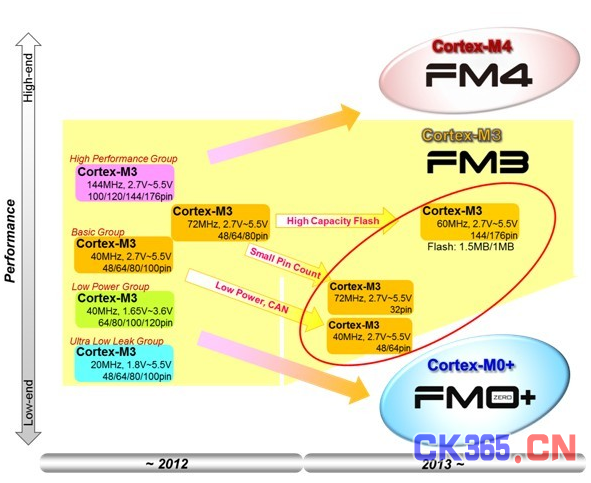

自2010年首次发布基于ARM Cortex-M3内核的FM3家族32位通用RISC微控制器以来，富士通半导体持续开发了可广泛应用的丰富产品阵容。
这次推出的38款全新产品强化了兼备高性能和低成本优势的标准产品系列阵容，其中包括内置高达 1.5MB的大容量MB9B520T/420T/320T/120T系列、32脚的低針脚MB9B120J系列，以及支持CAN通訊功能的低功耗 MB9A420L/120L系列。该全新的产品阵容最适用于家用电器、办公自动化设备和工业设备的系统控制。
富士通半导体将持续加强其微控制器产品组合，包括基于Cortex™-M4内核的FM4系列微控制器和基于Cortex™-M0+内核的FM0+系列微控制器，并为全球客户提供阵容更强盛的产品选项。
产品介绍
以大容量储存器为特点的MB9B520T/420T/320T/120T系列
MB9B520T/420T/320T/120T系列具有丰富的外设功能分类，这也是FM3家族被普遍认同的。外设功能包括CAN、USB 2.0主机/功能、多功能串行(UART/CSI0/LIN/I2C)和其他串行通信特征，此外还有可控制变频器的多功能定时器。该系列提供从144脚至 192脚的封装，内置闪存容量也因产品而异，最高达到1.5MB。这是FM3家族的最大容量选项。该系列最适用于家用电器中的变频器控制应用，例如空调、办公自动化设备中的各种电机（包括印刷机和复印机）、AV设备中的人机界面控制。内置大容量储存器意味着在AV和办公自动化设备的显示元件中可支持多种语言。

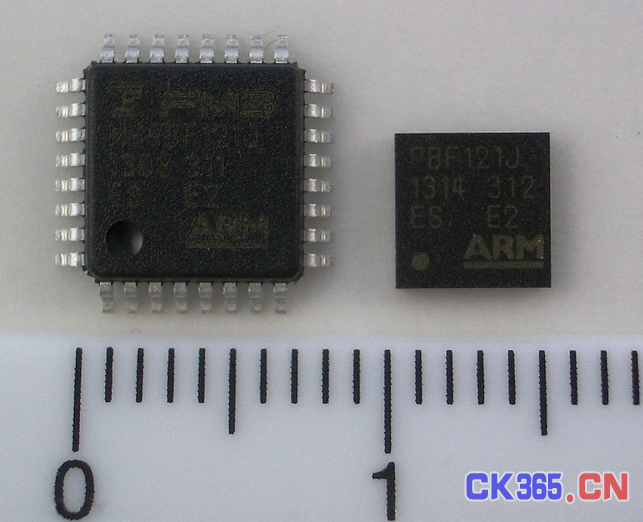

以少引脚封装为特点的MB9B120J系列
全新的MB9B120J系列是FM3家族产品阵容中首个32脚封装的产品系列。该系列的运行速度高达72 MHz，为基本组中最高速度。该系列也内置可控制变频器的多功能定时器和高速、高敏感度的12位AD转换器，因此成为需要少引脚变频器控制应用的最佳选择，例如低端产业设备中的通用变频器和电机、冰箱、洗衣机、电磁炉及其他家电。该系列也适用于一个芯片控制一个电机的微控制器系统架构。

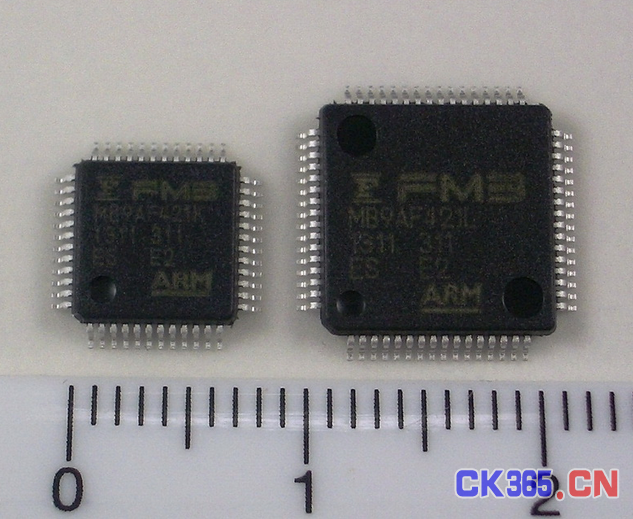

以CAN通信和能效技术为特点的MB9A420L/120L系列
MB9A420L/120L系列不但发挥了FM3家族的低功率组产品的能效技术，还配备CAN通信功能、可控制变频器的多功能定时器以及10位DA转换器。该系列产品提供从48脚至64脚的封装。对于需要按钮式控制的设备，例如电梯、楼宇管理应用和电子交换机，该系列是最佳选择。
样片参考价格和面市时间
基本组
|
产品名称 |
价格(含税) |
供货 |
|
MB9BF529TPMC |
USD 6.0 |
2013年8月10日 |
|
MB9BF121JPMC |
USD 2.5 |
2013年5月10日 |
|
MB9AF421LPMC |
USD 3.0 |
2013年7月1日 |
* 订购1,000片的单价
销售目标
量产时500,000片/月(共计38款产品)
MB9B520T/420T/320T/120T系列(基本组)
1. 大容量闪存
当前FM3系列产品的最大闪存容量为1MB。新系列产品的容量更大，达1.5 MB，可为AV和办公自动化设备的显示器提供多语言化支持，或者支持其它处理复杂参数和数据的设备。
2. 全阵列通信功能
在保留高性能组通信功能的同时，新产品还配备了用于串行通信的多样化模块，包括：CAN, USB 2.0 Host/Function 控制器和多功能串口 (UART/CSIO/LIN/I²C)。该系列产品应用宽泛，包括产业系统设备、能源管理设备（如BEMS/HEMS）和其它网络功能设备（如办公自动化设备）。
3. 用于AV和其它设备用户接口的HDMI-CEC 模块
该系列搭载了用于HDMI-CEC的发送/接收功能，1个AV设备的标准接口和遥控接收器功能，它们均可最高支持2通道。
产品阵容: MB9B520T/420T/320T/120T系列 (24 款产品)
|
运行 |
封装 |
尺寸[mm] |
外设 |
闪存/RAM密度 |
||
|
USB2.0 |
CAN |
1MB+64KB / 160KB |
1.5MB+64KB / 192KB |
|||
|
60MHz |
LQFP-176 |
24*24 |
1 |
1 |
MB9BF528TPMC |
MB9BF529TPMC |
|
- |
1 |
MB9BF428TPMC |
MB9BF429TPMC |
|||
|
1 |
- |
MB9BF328TPMC |
MB9BF329TPMC |
|||
|
- |
- |
MB9BF128TPMC |
MB9BF129TPMC |
|||
|
BGA-192 |
12*12 |
1 |
1 |
MB9BF528TBGL |
MB9BF529TBGL |
|
|
- |
1 |
MB9BF428TBGL |
MB9BF429TBGL |
|||
|
1 |
- |
MB9BF328TBGL |
MB9BF329TBGL |
|||
|
- |
- |
MB9BF128TBGL |
MB9BF129TBGL |
|||
|
LQFP-144 |
20*20 |
1 |
1 |
MB9BF528SPMC |
MB9BF529SPMC |
|
|
- |
1 |
MB9BF428SPMC |
MB9BF429SPMC |
|||
|
1 |
- |
MB9BF328SPMC |
MB9BF329SPMC |
|||
|
- |
- |
MB9BF128SPMC |
MB9BF129SPMC |
|||
MB9B120J系列 (基本组)
1. 外设功能支持精准电机控制
富士通半导体除了保留在电机控制功能方面具有良好声誉的FR系列微控制器的外设功能，还选择高级外设功能提升本系列，为高精度电机控制提供支持。特别是，该系列的高精度高速12位A/D转换器(支持 +/- 2.5LSB 1.0μs转换)在应用于家用电器和产业系统的高效变频器时表现出卓越的性能。该系列凭借A/D转换器的1个单元和8路通道，使用提升的电机控制精度可以执行细粒度电机控制。此外，内置quad计数器（点击旋转相位检测计数器）可在硬件层上处理旋转相位检测－以前在软件层上处理，从而减少了CPU负载。使用该产品可以使变频器系统节能。
2. 小尺寸封装
该系列的封装为5mm x 5mm QFN 32脚，是FM3系列产品中最小的封装。这为同时需要高精度电机控制和小贴装面积的应用（如无刷电机）提供了最佳解决方案。
产品阵容: MB9B120J系列 (2 款产品)
|
运行 |
封装 |
尺寸 [mm] |
闪存/RAM密度 |
|
64KB / 8KB |
|||
|
72MHz |
LQFP-32 |
7*7 |
MB9BF121JPMC |
|
QFN-32 |
5*5 |
MB9BF121JWQN |
MB9A420L/120L系列 (基本组)
1. 大范围的工作电压和低功耗
该系列的工作电压范围: 2.7V ~ 5.5V。可以用于包括3V 和 5V电源电压系统的各种产业设备和家用电器。该系列的功耗低，与FM3家族的高性能组产品相比，工作电流仅为其一半。
2. 丰富的外设功能
该系列具有CAN通信功能，1个能够进行变频控制的多功能定时器和1个10位DA转换器。其最适合应用于需要按钮式控制的设备（电梯、楼宇管理应用和电子交换机等）。
产品阵容: MB9A420L/120L系列 (12 款产品)
|
运行 |
封装 |
尺寸 [mm] |
外设 |
闪存/RAM密度 |
|
CAN |
64KB / 4KB |
|||
|
40MHz |
LQFP-64 |
10*10 |
1 |
MB9AF421LPMC1 |
|
- |
MB9AF121LPMC1 |
|||
|
LQFP-64 |
12*12 |
1 |
MB9AF421LPMC |
|
|
- |
MB9AF121LPMC |
|||
|
QFN-64 |
9*9 |
1 |
MB9AF421LWQN |
|
|
- |
MB9AF121LWQN |
|||
|
LQFP-52 |
10*10 |
1 |
MB9AF421KPMC1 |
|
|
- |
MB9AF121KPMC1 |
|||
|
LQFP-48 |
7*7 |
1 |
MB9AF421KPMC |
|
|
- |
MB9AF121KPMC |
|||
|
QFN-48 |
7*7 |
1 |
MB9AF421KWQN |
|
|
- |
MB9AF121KWQN |
