罗德与施瓦茨实现亚太赫兹超宽带信号分析

报价:
面议

型号
FSW-B8001
上市时间
2020 年
品牌
罗德与施瓦茨



新品介绍

创新点
在这套测试装置中,宽带基带信号通过上变频器R&S TC RSE上变频到所选的140 GHz频率。全球领先的模拟信号发生器R&S SMA100B为上变频器提供本振信号。上变频器连接喇叭天线后,实现空间信号传输,发射信号在远端通过另一个喇叭天线接收并进行下变频。
产品说明

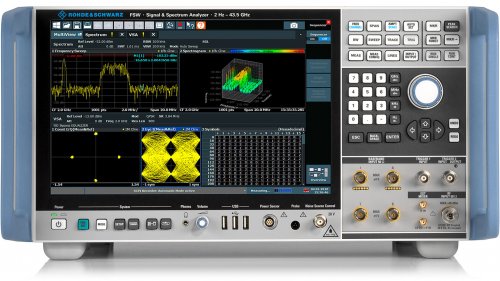

罗德与施瓦茨公司成功演示了D波段140 GHz下的数千兆比特数据传输,为太赫兹频段的研究铺平了道路。该套演示装置包括一台配有R&S FSW-B8001选件的R&S FSW高端信号和频谱分析仪,支持高达8.3 GHz的内部分析带宽。罗德与施瓦茨很快将发布这款新硬件选件。



移动技术正朝着带宽不断增加的方向发展,以实现越来越高的数据吞吐量。罗德与施瓦茨公司的测试装置代表业界最早进行研究的成果,这些研究探索了亚太赫兹频率下的超宽带数据传输。

在这套测试装置中,宽带基带信号通过上变频器R&S TC RSE上变频到所选的140 GHz频率。全球领先的模拟信号发生器R&S SMA100B为上变频器提供本振信号。上变频器连接喇叭天线后,实现空间信号传输,发射信号在远端通过另一个喇叭天线接收并进行下变频。R&S FSW全新独特的8.3 GHz带宽选件R&S FSW-B8001,可以分析信号并进行信号质量测试,例如误差矢量幅度(EVM)测试,以评估传输性能。这套装置已经完成各种常见调制方式的数据传输演示。罗德与施瓦茨新型四通道电源R&S NGP800为这套装置的各种零组件的供电起到了至关重要的作用。

罗德与施瓦茨支持太赫兹频率的研究

随着无线通信和遥感技术的发展,对更高带宽的需求变得更加显著。这些发展将工作频率推到了亚太赫兹和太赫兹频段,并且继续以5G为起点向前发展,这些频段让OTA测试必不可少。这些频段的射频前端变得更加集成,测量信号质量(EVM)和带外发射(ACLR、SEM、杂散)时需要灵活的OTA测试装置,并且覆盖了从微波毫米波到亚太赫兹的频率范围。

该套装置可以轻松安装到R&S ATS1000天线测试系统中,这使得设计工程师能够测量用于未来设备中的射频前端原型和参考设计,这些设备可以支持蜂窝和非蜂窝技术并使用更宽的带宽。例如,IEEE 802.11ay标准允许信道绑定,可以创建带宽超过8 GHz的信号。R&S FSW是目前全球唯一支持此类应用所需内部解调带宽的信号和频谱分析仪,从而大大简化了研发装置的复杂度。

罗德与施瓦茨公司技术经理Andreas Roessler说到:“尽管罗德与施瓦茨可以满足目前仍在定义之中和已经推出的5G技术的测试需求,但我们已经开始研究该技术在未来的发展方向。这项突破性的D波段测试代表了超越5G研究的重要一步,从而引领着下一代移动技术的发展。”

由奥卢大学(University of Oulu)主办,在芬兰列维举行的6G无线峰会(6G Wireless Summit)上,罗德与施瓦茨本应当在选定的频段进行演示。但由于峰会将以虚拟方式召开,因此该测试装置将在即将发布的视频中向公众展示,视频很快会在罗德与施瓦茨的社交媒体频道上播放。
