在物联网应用领域，越来越多的嵌入式电子设备利用WiFi技术连接到局端，或接入到互联网，实现数据的上传/下载、远程控制、云计算等功能。此类嵌入式设备大多没有丰富的系统资源和强大的操作系统，尤其缺乏对网络协议的支持。普通的WiFi无线网卡(模块)一般只支持Windows、Linux以及Android此类系统，无法满足小型嵌入式系统的应用需求。而市场上已有的UART接口嵌入式WiFi模组速率只有2Mbps，不能充分发挥WiFi高带宽的技术优势。

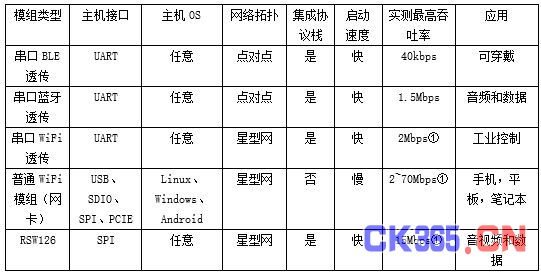

北京益者三友科技有限公司最新推出的RSW126系列高速WiFi透传模组，给小型嵌入式设备提供了高速无线数据传输的功能。以下是RSW126模组与其它类型模组的技术对比情况。
注①：物联网环境中，WiFi工作在1x1天线状态下;
由上表可见，在涉及遥控汽车音视频传输，无人机音视频传输以及各种需要大数据量传输的应用时，需要系统快速启动传送声音/图像时，RSW126都是小型嵌入式系统的最佳选择。

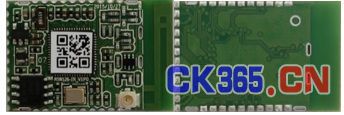

产品实物图

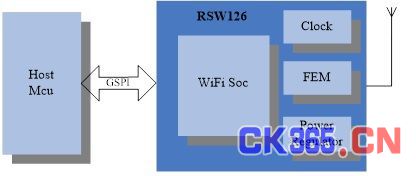

RSW126模组系统结构图
RSW126模组实测TCP性能高达15Mbps，以下是测试系统介绍。

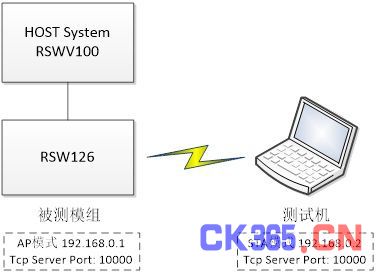

RSW126模组性能测试系统框图
其中，模组上位机(HOST System)采用北京益者三友科技有限公司自行研制的RSWV100评估板，该评估板集成了RSW100 二次开发平台，主要技术指标如下：32Bit CPU 160MHz, RAM 448KB,操作系统：uC/OSII。

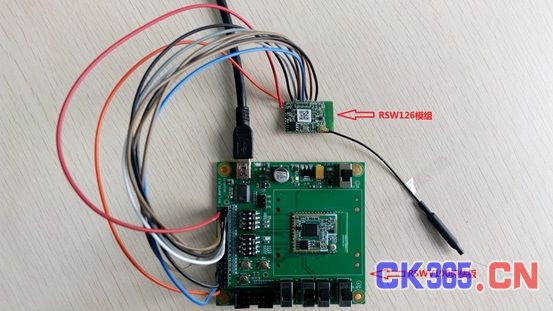

RSW126模组性能测试系统实物图
在测试机上运行iperf软件启动TCP server，等待RSW126模组建立TCP client并向测试机TCP server发送数据，测试结果如下：

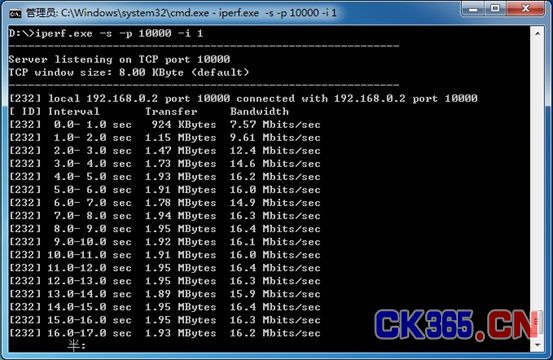

RSW126模组TCP发送性能测试结果
在测试机上运行iperf软件启动TCP client，向RSW126模组建立的TCP Server发送数据，测试结果如下：

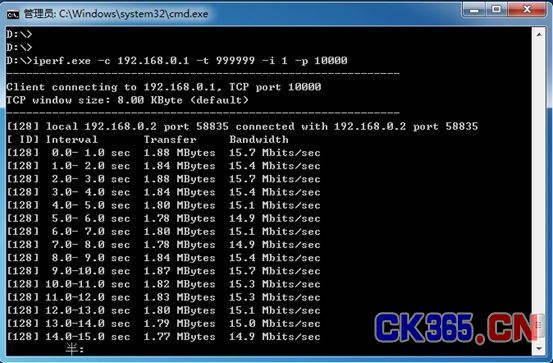

RSW126模组TCP接收性能测试结果
为什么RSW126能够达到如此高的吞吐率?我们具体分析一下影响吞吐率的技术因素和RSW126的先进性。
RSW126模组采用高速SPI接口与主机系统通信，最高总线频率为50MHz，网络吞吐率高达15Mbps。模组内部集成全部网络协议栈，支持IEEE 802.11b/g/n标准，支持10个TCP连接，6个UDP连接，支持一键网络配置。模组提供跨平台主机驱动软件，该驱动采用C语言编写，符合ANSI C89规范，占用极少资源(CODe RAM<6KB, Data RAM<4KB)，非常容易移植到各类嵌入式主机平台上运行。
益者三友科技的客户遴选了现有支持高速WiFi透传的模组做了对比测试，证明RSW126占用主机资源最少，功耗小，配置方式灵活，实测吞吐率高于其他模组的2倍以上。
注②：SPEC数值，实测无法达到;
RSW126在实验室做到了15Mbps，那么可以用在什么场合呢，对如火如荼的智能产品能产生什么作用?
RSW126模组的空口吞吐率达到15Mbps，而且不增加上位机任何负担，非常适用于音视频和大数据量的无线传送,而且系统启动速度快，包括如下应用：
