品佳集团推出支持智能型手机与平版计算机的4合1WiFi 无线模块

报价:
面议

型号
上市时间
品牌



新品介绍


智能型手机(Smart Phone)的市场趋势一向是强调高速的处理核心与完整周边功能,同时机身与款式造型也要需要轻薄时尚。因此就市场的需求与项目开发的周期,如何能够在快速开发又兼具功能完整两者之间取得平衡点,就是成为该产品优先占领市场的成功要素,过去WiFi、Bluetooth 与GPS 等等都是分布式的个别IC组件,经由设计工程师将其导入整个硬件平台中,不仅需要排除个个组件的互相干扰,又需要在狭小且繁杂的空间中追求整体效能,着实是一件困难的工作,因此将多个功能直接以单芯片实现,就成为最佳的解决方案。

业界最新4合1无线模块:

品佳集团精选由群登科技(AcSiP Inc.)推出业界最新产品编号为S501的4合1 ( WiFi b/g/n + Bluetooth 4.0 + GPS +FM Radio Rx) 无线模块,此一无线模块采用的是联发科(MediaTek Inc.) MT6628Q单芯片,作为抢攻智能型手机、平板计算机等便携设备市场,目前S501已经量产并在全球出货,同时配合联发科(MediaTek Inc.) Android智能型手机平台(MT6575/MT6577),成为智能型手机市场大饼的主要利器。

群登科技(AcSiP Inc.)此次推出整合WiFi 802.11 b/g/n、蓝牙(Bluetooth)、GPS(Global Positioning System,全球卫星定位系统)及FM Rx功能的4合1无线模块S501,为全球最小封装的产品,可大幅减少印刷电路板面积,简化设计资源。

小封装符合轻薄设计

该S501 无线模块并支持Android平台无线链接功能,让智能型手机、平板计算机、可携式媒体播放器(PMP)、游戏机及个人导航设备(PND)等主流设备具有无线链接功能。

群登科技(AcSiP Inc.)是少数可提供应用多种行动通讯终端的4合1无线链接模块的厂商,S501行动通讯终端对于规格及效能的需求,包括超低功耗以延长待机时间、小封装符合轻薄手机设计、超高性价比可促进WiFi无线通信市场普及,透过S501可加速客户终端产品上市时间。

开发进度相对顺利

品佳集团认为,整合WiFi、蓝牙、GPS及FM功能的无线模块,开发技术难度较高,因此相对于联发科(MediaTek Inc.)过去已有相关的专利技术,再加上群登科技(AcSiP Inc.)专注于无线模块的开发与设计,因此S501对于客户端开发会较同业顺利。

锁定智慧手机S501 --- 4合1方案开火

群登科技(AcSiP Inc.)采用国内无线通信大厂联发科(MediaTek Inc.)MT6628Q芯片推出S501,具备高度整合Wi-Fi、蓝牙、GPS、FM Radio以提供优异的性能及高端规格,让智能型手机、平板计算机、可携式媒体播放器(PMPs)、游戏机以及个人导航设备(PDNs)等主流产品具备无线链接功能;此外先进复杂的无线电共存算法及硬件设计架构,优化在同步语音、数据和音频/视频的传输质量;且其采用世界最小封装方式,可大幅减少PCB的布板面积,并简化设计资源。

同时由芯片供货商联发科独家Symphony软件包还支持Android操作系统上所有先进无线链接功能,其中蓝牙软件更可提供高达15项的profiles涵盖多数使用者的情境。

联发科是业界少数能提供应用在多种行动通讯终端的四合一无线链接单芯片的厂商,MT6628Q完全符合行动通讯终端对规格及效能的严格需求而设计,包含超低功耗以延长待机时间,小封装以符合轻薄手机的设计,超高性价比以促进具WiFi功能的无线通信终端市场普及。

4合1无线模块技术门坎相当高,博通虽利用整合型芯片成功拉开与竞争对手的距离,但始终无法推出整合GPS的4合1模块,原因在于,GPS讯号相当微弱,虽然频率与Wi-Fi、蓝牙的2.4GHz不同,但需要相当高的敏感度,以顺利接收GPS讯号,业者也须解决Wi-Fi、蓝牙讯号干扰的问题,以及各技术的噪声对GPS讯号产生干扰的难题,导致整合难度提高不少。

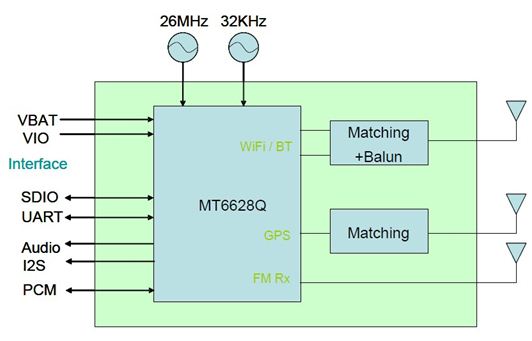

系统结构框图

S501以基于联发科(MediaTek Inc.)的MT6628Q芯片作为主要核心,并且分别于WiFi 与Bluetooth及GPS增加匹配线路,可使WiFi与Bluetooth及GPS共享单一天线,可适用智能型手机内因空间不足的天线问题,另外亦可采取WiFi与Bluetooth及GPS各自独立天线,极具灵活的弹性运用。

S501需提供两组振荡来源,一为针对GPS所需的精准要求,采用TCXO (Temperature Compensate X'tal (crystal) Oscillator)温度补偿晶体振荡器,频率为26MHz ; 另为后端系统所提供32.768KHz以作为唤醒S500M的休眠状态。

S501主要特点

‧无线WiFi与蓝牙(Bluetooth)可支持单一共享天线或独立天线

‧支持WiFi、BT 与GPS共享单一天线

‧整合切换式稳压器可直接连接到电池

‧同类型产品中最低功耗的优异效能

‧超小模块尺寸(8.3 mm X 7.4 mm X 1.0 mm)

‧超小模块可减少PCB布件空间

WiFi特点:

‧支援WiFi Direct

‧支持SDIO 2.0 (up to 50MHz)、SPI接口(48Mbps)

‧支持WPA/WPA2 personal、WPS2.0、WAPI 等保密协定

‧支持802.11n 包含STBC, A-MPDU, block ACK, RIFS, MCS feedback, 20/40 MHz coexistence(PCO)

‧整合功率大放器(PA),不平衡转换器(Balun)与切换式稳压器

‧输出功率规格:

- 802.11n : 18 dBm (HT20) , 16 dBm (HT40)

- 802.11g : 18 dBm (54Mbps)

- 802.11b : 20 dBm (11Mbps)

‧输入功率规格:

- 77 dBm @ 54Mbps

蓝芽(Bluetooth) 特点:

‧支持蓝牙V2.1 + 增强数据速率(EDR)

‧支持蓝牙V3.0 + 高速模式(HS compliance)

‧支持蓝牙V4.0低功耗技术(LE)

‧整合10dBm功率放大器(Class 1)与不平衡转换器(Balun)提供WiFi/BT更佳的共存效能

‧低功耗扫瞄功能,可降低整体功率消耗(Scan Mode)

GPS 特点:

‧支持GPS/GALILEO/QZSS/SBAS(WAAS/MSAS/EGNOS/GAGAN)标准

‧效能与感度表现(含LNA)

‧-165 dBm tracking sensitivity

‧-160 dBm hot start sensitivity

‧-148 dBm cold and warm start sensitivity

‧完全兼容A-GPS (E911/SUPL/EPO/HotStill)

FM radio 特点:

‧支援76 ~ 108MHz 频带

‧支援RDS/RBDS

‧支持数字立体声调幅与解调幅器

‧支持数字音频接口(I2S)

‧支持短天线

‧FM 效能规格:

Rx : -109 dBm @ SNR = 26 dB
