XLB/ANB系列兴力巴、阿牛巴流量计

    XLB/ANB-系列兴力巴、阿牛巴流量计是采用皮托管测量原理测量档体上游的动力与下游的静压力之间形成的压差，从而达到测量流量的目的。当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程式原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流过从探头流过后在探头后部产生分真空，并在探头的两侧出漩涡。
    XLB/ANB-系列兴力巴、阿牛巴流量计采用的是上面谈的伯努利原理：
    P+ρgz+(1/2)*ρv^2=c
    式中p、ρ、v分别为流体的压强、密度和速度；z为铅重高度；g为重力加速度。
    上述各项分别表示单位体积流体的压力能p、重力势能ρgz和动能(1/2)*ρv^2，在沿流线运动过程中总和保持不变，即总能量守恒。但各流线之间总能量（即上述中的常量值）可能不同。对于气体，可忽略重力，方程式简化为：P+(1/2)*ρv^2=常量（po），各项分别称为静压、动压和总压。显然，流动中速度增大，压强就减少；速度减少，压强就增大；速度降为零，压强就达到最大（理论上应等于总压）。据此方程，测量流体的总压、静压即可求得速度，成为皮托管、兴力巴、阿牛巴等差压流量计测速的原理。
    无锡市胡埭（dai)仪表厂、无锡市兴洲仪器仪表有限公司根据伯努利原理是能量守恒对流体的应用意义是各种形式的测量之和在同一流线上处处相等而开发和研制XLB/ANB系列兴力巴、阿牛巴流量计。在用户中得到很好的应用，取得明显的效果。

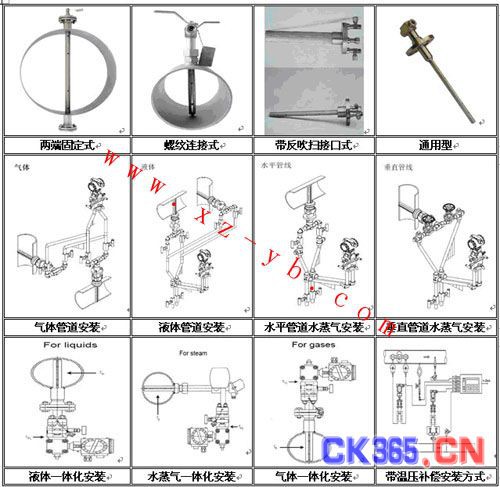

    无锡市胡埭（dai)仪表厂、无锡市兴洲仪器仪表有限公司对XLB/ANB系列兴力巴、阿牛巴流量计采用新的技术、新的工艺、新的材质、准确的数学技术模式，与常规的流量计相比，兴力巴、阿牛巴流量计系列产品更容易安装。它的安装大致分为两个部分：在生产工艺管道的选定位置钻孔，将过程连接件焊接在该位置。兴力巴/阿牛巴流量计自该位置插入，即完成流量传感器的安装。⑴兴力巴/阿牛巴流量传感器在恶劣的环境地工况条件下亦可完成可靠的测量，对于容易气化的介质流量测量中，兴力巴/阿牛巴流量产品具有明显的优势。在测量上，兴力巴/阿牛巴流量是较低的压力损失、并在较宽的雷诺数范围内仍能够保持持久的测量精度。⑵测量原理根据能量守恒定律和伯努利方程，流体在管道内部任何时候和任何位置的动能和势能的总和都是相同的。⑶流体条件兴力巴、阿牛巴流量计，皮托管与孔板喷嘴以及文丘里管一样都是属于差压式流量计。都是根据测量节流元件前后的差压值来测量液体的流量。
    XLB/ANB系列兴力巴、阿牛巴流量计测量的管道直径为：DN20到DN12000mm之间。 X LB/ANB系列兴力巴、阿牛巴流量计主要用于工业过程中各种能源，如液体、燃料气、蒸汽和气体的测量，具有较高的稳定性和重复性。

XLB/ANB系列兴力巴、阿牛巴流量计的主要技术参数
    1. 规格：DN50—DN5000mm；插入式：DN500—DN5000mm。
    2. 重复性：±0.1%~±0.25%，测量准确度：计算书上提供。
    3. 范围度：体积流量：10:1；质量流量：8:1。
    4. 工作压力：均速管无提出动能型：≤20MPa；均速管可提出型：≤10MPa 。
    5. 流体温度：≤450℃ 。
    6. 介质粘度：≤30cp（相当于重油）。
    备注：主体材质安置为：法兰（不锈钢或碳钢）由客户选择。
    7. 高温、具有腐蚀极强：定制的AL203耐腐陶瓷、强耐磨头，耐高温可达1850℃，达到耐腐，强度达到9级。

XLB/ANB系列兴力巴、阿牛巴流量计的设计所需参数：
    1. 被测量介质的管径——管子的内径。
    2. 被测量的介质——。
    3. 被测量介质的温度——℃。
    4. 被测量介质的压力——KPa。
    5. 被测量介质的流量——M³/n。
    6. 被测量介质的粘度——。
