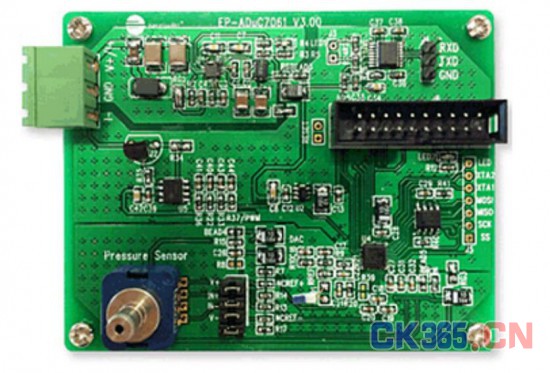

本参考设计以ADI公司ADuC7061为主控芯片(ARM7TDMI内核、低功耗、精密模拟微控制器)，利用ADuC7061内部缓冲器、放大器，将板载的Epcos压阻传感器差分电压模拟信号输入转为数字量，通过内部的算法，转为相应的线性模拟量或数字量输出，从而实现了对压力的准确测量。
本参考设计通过内部软件对温度和压力非线性校准，在全温度范围-30℃-85℃内(受限于压力传感器)可获得最高0.02%的系统精度。同时采用RS232接口与PC连接，配合PC端的调试软件对变送器进行出厂前的调试、参数设置，简单快捷。(用户也可根据需要产品需要自行设计为RS485或HART等接口)
硬件设计框图：
硬件功能具体介绍：
采用ADuC7061为主控芯片
采用Epcos压阻传感器
4-20mA输出
温度范围-30℃-85℃ (受限于压力传感器)
最高可达0.02%的系统精度
采用RS232接口与PC连接 (用户可自行设计为RS485或HART等接口)
硬件平台支持压力线性校准和温度补偿
软件设计截图：
具体功能介绍：
变送器采用RS232接口与PC连接
PC端调试软件可对变送器进行出厂前的调试、参数设置
包含调试和运行两种工作模式
调试模式下可实现ADC的测定和于4-20ma的稳定性和线性测试
运行模式下可实现对目标传感器的压力和温度测试点的设定，ADC 值的读取及线性化转为4-20ma 输出
不同温度条件下的压力曲线拟合功能
附件内容包括：
整个电路设计原理图和PCB PDF档;
硬件设计BOM表;
该智能压力传感器应用程序EXE文件;
压力传感器用户手册;
ADuC7061库函数;
ADuC7061CODe Examples(包括IAR Examples和KeilRealViewExamples);
