我国宽带脉宽压缩光栅技术取得新突破

   日期:2011-09-27     来源:互联网    评论:0
核心提示:中科院强激光材料重点实验室在800nm中心波长宽带脉宽压缩光栅的研制上取得阶段性重要进展。课题组采用模拟退火和傅里叶模式结合的全局优化设计方法,设计出了800nm中心波长宽带全介质脉宽压缩光栅(PulseCompressionGratings,PCG,图1)(详见:OpticalLetters,35(2010)187)。

  中科院强激光材料重点实验室在800nm中心波长宽带脉宽压缩光栅的研制上取得阶段性重要进展。课题组采用模拟退火和傅里叶模式结合的全局优化设计方法,设计出了800nm中心波长宽带全介质脉宽压缩光栅(PulseCompressionGratings,PCG,图1)(详见:OpticalLetters,35(2010)187)。

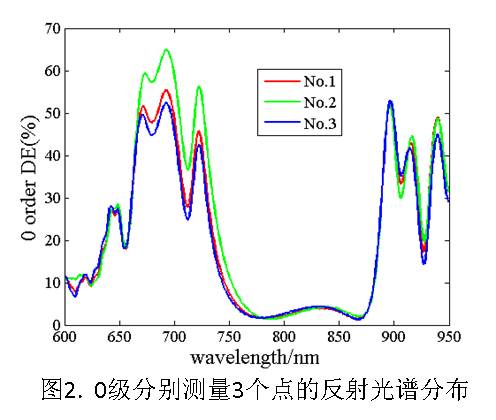

  该课题组成员经过大量的优化和容差计算,结合优良的制膜技术,获得了阈值~1J/cm2(50fs,TE,57°入射)的全介质膜,相关光栅参数具有较大工艺容差。中科大同步辐射光学实验室和清华大学衍射光栅课题组对课题组提供的全介质膜进行了光栅参数的刻蚀验证,得到带宽优于110nm的PCG样品。课题组测试了样品0级反射率谱(图2),采用-1级和0级反射率互补的计算方法,反演得到-1级衍射效率大于95%的带宽110nm以上(图3),在国际同领域中首次得到了带宽百纳米以上全介质PCG样品。

  全介质膜PCG相对现行使用的金膜光栅具有高衍射效率和高损伤阈值的优点,在800nm高能飞秒激光器中具有重要应用前景。本项研究得到国家高技术863计划和国家自然科学基金支持。







更多>同类资讯
0相关评论

全年征稿 / 资讯合作



推荐资讯
可能喜欢
