从空屋到网络综合布线施工完成,在布线剧场中,布线材料是演员,施工技术和方法宛如流转的剧情,设备间与机房环境则负责营造舞台效果,网络布线工程技术人员就如同戏的导演,决定三者该如何巧妙搭配。通晓网络综合布线的规则原理,在实作中不断融会、观察、记忆与比较,就能演出高质量的布线施工戏码。
不必苦追一个顶级的测试工具,懂得用、经常用才能使得巧。网管软件或认证型网络测试分析仪需要使用人员对网络协议深入了解,并要设置过滤和参数,使用难度较大。禾普推出的一款多功能网络测试仪 NETmapper Pro 256850Pro,使用上简便并具故障排除测试步骤:1.链接速度和PoE诊断、 2.PING命令测试、3.线长测试、4.查线、5.接线图测试、6.扫描局域网,按此步骤进行,就算对网络协议不熟,常见的故障技术人员都可用该仪表迅速诊断,适合网络布线安装时的随工测试或安装后的故障排除时使用。

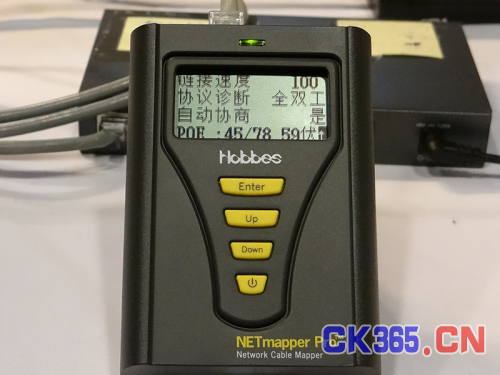

链接速度和PoE诊断
接上运行中的网络,可立刻得知链接速度、双工、PoE网络等信息,可判断网络连通状态。很多测试仪接到PoE电压就会烧毁,禾普多功能网络测试仪则有保护机制。
PING 命令测试
显示IP地址、MAC地址和封包传送与接收效率,可验证节点的连通性。
线长测试
不需要远端单元时就可测试布线距离,为用户提供了极大的方便,若链路长度超出线缆标准,则信号损耗大,影响网络运行。
查线
很多布线系统与建筑施工同步进行,通过通道、地板或墙壁。大多数的测试器只能发送模拟音频,主要利用声音寻线,易受干扰。禾普多功能网络测试仪则具数字和模拟音频发生器,透过与探头的搭配,可同步利用8段指示灯强弱和声音定位线缆。
接线图测试
利用4个远端单元,可一次验证4段链路,判断开路/短路/错对/交叉/线对串接,用户可不必来回插拔水晶头,极为方便。线对串接对网络忙碌或高速运行时影响极大,这种端与端连通性是好的,很多测试仪器都查不出来,但禾普多功能网络测试仪可以。
扫描局域网
对网络的备案和统计,随时查询。文件记录网络有多少站点、站点的MAC地址、IP地址、开放的网络协议等,可防止重大故障的发生又可帮助故障定位。
编辑总结:
市场上功能类似的产品还有福录克 LinkRunner AT 1000和精明鼠 NF-8601A。福录克属高单价;精明鼠的价格合理,但没有扫描局域网功能 、仅一年质保、设计笨重。总的来说,禾普多功能网络测试仪 NETmapper Pro 256850Pro 在颜质上不输外商品牌,与福录克旧款 LinkRunner 相似,机身小巧,重量仅约200g,非常方便携带,中文界面使用毫无压力,在功能上具在线和离线测试,完整度足够。但也有不足,缺少信号衰减、近端串扰损耗信息,市面上目前也只有高价的认证型测试仪才有提供。以笔者来说定价 ¥549、台湾品牌、两年保修来说,性价比高,又可解决大部分网络问题,缺点可以包容。
