简介
红外线水流传感器，又叫红外线水流探测开关，简称水流开关，水流开关还包括干簧管浮磁感应开关、霍尔流量开关。用于即热式电热水器的进水口处，以探测进水流量，控制启动与关机功能。是由中山市汉功电器有限公司研发的最新专利技术。浮磁开关
之前各即热式电热水器厂家广泛使用的“浮磁”开关，由于在进水咀内部设有一粒磁芯，进水咀外部偏上装有一干簧管，磁芯自身有一定重量，在没有水流的状态时磁芯在进水咀的底部，与干簧管位置较远，热水器没有信号感应，不能工作;打开水阀，水的冲力使内部的磁芯浮起，到进水咀上部，此时干簧管感应到磁场信号，控制系统开启，热水器开始工作，关水后，由于磁芯的重力又回到底部，信号继开。此开关不能探测水的流量，一段用于多档位热水器。由于水咀内部使用的是磁芯，那么长期在水中磁性会慢慢退磁，性能不稳定，和水温也有关系，水温越高退磁越快，若没磁了，不会有危险，没信号就不加热了;长期在水中磁吸水中的金属物质，当积到一定数量时，磁芯就会被卡在水咀内不能活动，如卡在底部，热水器不能工作，但没有危险，如果在使用后关水时备卡在水咀上部，信号不能继开，热水器就会在无水状态下继续工作，就是我们平时称之为干烧现象，干烧不严重的就是超温保护器跳闸，热水器不能通电工作，需复位后清除水咀内杂物方可再使用。干烧严重时，可能会对人体造成烫伤等安全隐患。此开关已很少有厂家使用的了。
霍尔流量开关
采用德国霍尔感应技术，在进水咀内设有转轮，转轮上有一磁环，水咀外表装有霍尔感应元件，当转轮在水流的推动下转动，使转轮上的磁环运动起来，磁场产生运动，运动频率越高信号越强，以此来测算水的流量。水流停止时，信号中断，控制系统通过检测到的水流大小来控制开机、关机，加减功率大小等，可在恒温系统中起到重要的作用。档位机也能通用，是目前即热式电热水器中应用最为广泛的一种水流启动装置。但如果水路不净，有金属物质或较大的杂物，也会卡住转轮导致不能正常工作;长时间工作转轮的转轴会有磨损，导致转轮偏位，信号不稳定，灵敏度的高低对霍尔元件和磁环匹配的要求也是很高的;为了不使转子偏心，结构严密，间隙要小，水质不好的地方容易卡住;磁环表面有划伤或长期泡在水里都会慢慢退磁，和水温也有关系，水温越高退磁越快，若没磁了，不会有危险，没信号就不加热了，但这种水流开关到少保证了在无水状态下热水器不会工作或因干烧导致危险。
红外线水流开关
汉功电器开发的红外线水流开关完全摒弃了上述之缺陷，精确测量进水流量及进水温度，将数据传送给微电脑进行数据处理，将设定水温减去进水温度，结合进水流量及出水温度，及时调整加热系统输出功率，从而真正实现精准恒温的目的。在突然停水来不及关水阀时，水路回流，不产生水流信号，预防干烧，没有磁感应器件，不受磁场干绕，寿命更长。另外，红外线具有抗菌、杀毒功能，有效净化水质，有益皮肤健康。适合各种热水器水流启动的装置。产品型号
HG-HW8220-9
外形尺寸
总长82mm，接口G1/2
产品说明
红外线流量传感器安装在热水器等产品的进口端，用于检测进水流量，当水流通过该产品时，叶轮转动，并且其转速随着流量变化而变化，红外线流量传感器输出相应脉冲信号反馈给控制器，由控制器根据水流量的大小和通断发出相应指令。此产品的内部设计，采用物理原理结构，具有防倒流信号的功能，杜绝了产品在水流倒流的情况下产生信号的干烧现象;由于产品设计的完善性，不采用磁芯的控制，能有效地防止水中可磁性杂质吸附到叶轮上，长期使用信号不会随着产品使用时间的加长而发生改变。另外，没有磁场作为信号源，叶轮的晃动不影响信号的强度，所以叶轮与壳体间的间隙可加大，保证长期使用不会因为水质差而粘住叶轮或卡住叶轮。
单位流量内，发出的脉冲参数越多，产品的精度和一致性都会相应提高。本红外线流量传感器1升/分钟流量时，每秒约20个脉冲信号，每分钟可发出约1200个脉冲信号。

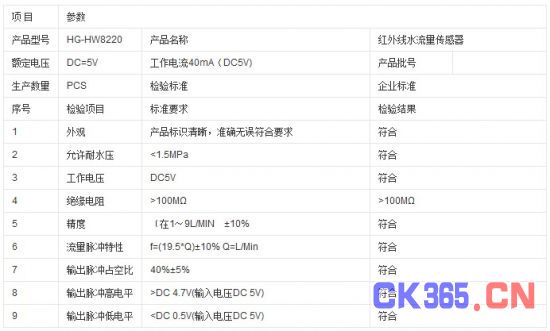

技术标准
结构
其特征在于包括进水咀底座、温度探测器、水流转轮、内盖、透明座盖、红外线发射器、红外线接收器、电路板、外壳，其中在进水咀底座中设有连通进水通道和出水通道的过水槽，在水槽的下部两侧设有两面固定孔位，以便固定安装，正面设有一小孔，孔内装有温度探测器，在过水槽中装有水流转轮，在过水槽及水流转轮上装有内盖和透明座盖，在水流转轮两侧的内盖上设有穿孔，在透明座盖上装有线路板，线路板两边与穿孔对应的位置上分别装有红外线发射器、红外线接收器，外壳将线路板及透明座盖封闭起来防止外来光线的干扰及保护与其它带电体接触。本实用新型的目的在于克服现有技术的不足之处，提供了一种设计简单、操作方便、寿命长、精确度高、不受水压限制，并能检测水流流量及水温的红外线水流水温感测系统。工作原理
接通电源后，当有水流通过进水嘴的过水槽时，由探温头探测进水温度，转轮开始转动，使红外线发射器发出的红外光被周而复始地切断、导通、切断、导通......产生脉冲信号，水流越大，产生的脉冲信号频率越高，从而计算进水流量。过水槽入口偏心设计，与进水口中心偏离较远，是为了让进水对准转轮叶片，使转轮转动灵敏，过水槽出口偏大，偏离中心较近一些，是为了在热水回流、或停水时，水流反向流动冲向转轮接近中心位置，转轮无法转动，因而不产生脉冲信号，以免导致无水状态下工作产生危险。
