电源滤波器的一种，具有结构紧凑尺寸小的特点，插针式PCB板安装。长×宽×高的最小尺寸为
工作原理
小型PCB板滤波器采用新型软磁材料及贴片式滤波电容等无源器件，组成共模、差模滤波网络，典型电路原理图如下图所示。它允许工频（50Hz、60Hz、400Hz）通过。而对电磁干扰信号有很大衰减。此器件双向可逆，既能防止电网上的电磁干扰通过电源进入设备，又能防止设备本身产生的电磁干扰通过电源线回流到公共电网，对电网造成污染，是抑制传导干扰的有效配置。
技术参数及测试方法
额定电压：指滤波器的长时间正常工作电压
额定电流：指滤波器最大连续工作电流
工作频率：指滤波器配套设备的工作频率
插入损耗

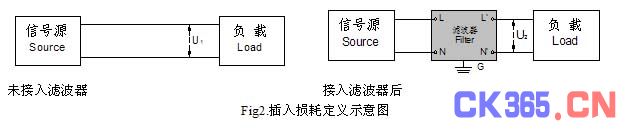

插入损耗是滤波器的重要技术指标。在信号源输出阻抗与接收机阻抗都是50Ω的测试系统下，当未接入滤波器时信号源输出电压为U1，当接入滤波器后，在滤波器输出端测得信号源的电压为U2，则滤波器的插入损耗为：
。由于干扰方式有共模干扰和差模干扰两种，所以插入损耗又分为共模插入损耗和差模插入损耗，分别表征对共模噪声和差模噪声的抑制能力。

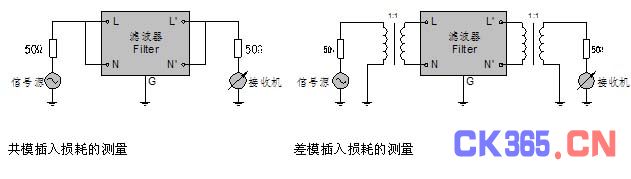

插入损耗的测量遵循GB7343―87(同CISPR No.17),测试原理图见Fig3.
Fig3.插入损耗测试原理图
漏电流

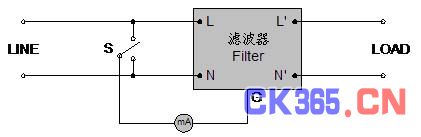

漏电流（仅对交流电源线滤波器有意义）：在额定交流电压下，滤波器外壳到交流进线的任一端的电流。其值主要取决于共模电容Cy的漏电流。根据滤波器的使用环境，各种安全标准对漏电流有不同的规定，典型值为0.5～5.0mA。泄漏电流的测试电路原理如图Fig4所示。
Fig4. 泄漏电流测试电路原理图
耐压试验方法
依据国标：电压从零开始，以不超过150V/s的速度缓慢升压至试验电压，持续1分钟，然后缓慢降至零。施加方式包括滤波器引出端子间和引出端子与滤波器金属外壳间，试验电压详见产品手册中的具体参数。
应用场合：用于各种尺寸小高集成的电力电子设备，电子测量仪器仪表
