电流传感器

概述

信瑞达电流传感器是一种将被测电量参数转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。产品符合国标GB/T13850-1998。电流传感器用于测量电网中波形畸变较严重的电压或电流信号，也可以测量方波，三角波等非正弦波形。

电流传感器的通用技术条件:

●  引用标准及规则：GB/T13850-1998                            ●  相对湿度：≤93%

●  准确度等级： 0.2、0.5级                                              ●  贮藏条件：温度-40~ 70℃，相对湿度20~90%，无凝露

分两大类：直流、交流电流传感器。

按用途可分为：

工业传感器 ：工业产品电流电压测量解决方案。用于控制、校准以及过流保护和监控。

铁路传感器：为铁路行业提供瞬时电流电压检测，主牵引和辅助变频的控制和保护。

自动化传感器：用于工业自动化领域的电量传感器，提供瞬时值，RMS，真RMS信号可以直接输入PLC，二次仪表或其他仪器。这些传感器有开口和固定两种磁芯，有盘式和导轨等不同的安装方式。通常用于电机保护、电源监控等领域。

大电流传感器 ：用于冶铝、氯碱、有色金属冶炼等行业直流大电流的测量、控制与保护，电流测量范围可以测量500KA。精度高，工作温度范围宽广。

应用

霍尔式是一种新型的高性能电气测量元件，具有精度高、线性、频带、响应快、过载能力、非接触测量和不损耗被测电路的能量等优点，广泛用于电力、电子、交流变频调速、电子测量和开关电源等领域。

闭环霍尔电流传感器（以下简称传感器）在车用电源系统中的应用，实现了对电源系统输出电流的隔离测量，并通过反馈控制电源系统的输出电流。当电源的输出电流接近电源系统的设计功率输出时，电源输出电流将不再增加，从而限制了电源系统的输出功率，保护了电源系统不会因用电负载的变化而损坏。

霍尔电流传感器除了可以用于电流、电压、功率的检测外还可以用于电力电子设备网侧电流谐波的检测等等。
电流传感器的应用

        电流传感器应用于风力发电：风能作为一种清洁的可再生能源，越来越受到世界各国的重视。其蕴量巨大，全球的风能约为2.74×109GW，其中可利用的风能为2×107GW，比地球上可开发利用的水能总量还要大10倍。风很早就被人们利用--主要是通过风车来抽水、磨面等，而新世纪，人们感兴趣的是如何利用风来发电，以及如何才能发电量最大化。电流传感器作为主要的检测元件，在其中起到至关重要的作用 。

电流传感器未来的发展趋势有以下几种特点：

1、高灵敏度。被检测信号的强度越来越弱，这就需要磁性传感器灵敏度得到极大提高。应用方面包括电流传感器、角度传感器、齿轮传感器、太空环境测量。

2、温度稳定性。更多的应用领域要求传感器的工作环境越来越严酷，这就要求磁传感器必须具有很好的温度稳定性，行业应用包括汽车电子行业。

3、抗干扰性。很多领域里传感器的使用环境没有任何评比，就要求传感器本身具有很好的抗干扰性。包括汽车电子、水表等等。

4、小型化、集成化、智能。要想做到以上需求，这就需要芯片级的集成，模块级集成，产品级集成。好的演讲就到这里，谢谢大家，希望以后能和大家合作。

5、高频特性。随着应用领域的推广，要求传感器的工作频率越来越高，应用领域包括水表、汽车电子行业、信息记录行业。

产品型号：JLK-31  /  10A~40A

• 产品介绍

工作原理 ：开环 直测式
产品用途 ：用于测量直流﹑交流﹑脉冲电流及其它器任意波形电流
产品优势 ：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，
穿孔输入，无插入损耗
产品应用：变频调速系统，电焊机，电化学，电源监控，电力机车，电机启动保护

• 性能参数

●安装方式     ：平面螺钉固定
●原边额定电流 : 10A;20A;30A；40A；用户指定
●原边测量范围 : 20A;40A;60A；80A      ●额定输出 : 2.5V±1V;2.5V±2V;4V;5V；用户指定
●辅助电源     : DC+5V;DC+12V;DC24V;±12V ,DC±15V
●负载能力     : 5mA                    ●线性度    ：0.5%
●准确度       ：1.0                    ●隔离耐压  ：3kV/50Hz,1Min
●失调电压     ：≤20Mv                 ●温度漂移  ：≤0.1%/℃
●频带宽度     : DC~20KHz               ●di/dt跟随 : >50A/uS
●消耗电流     : ≤25mA                 ●响应时间   : <20uS
●工作温度     : -10℃~+70℃            ●储存温度   : -25℃~+85℃

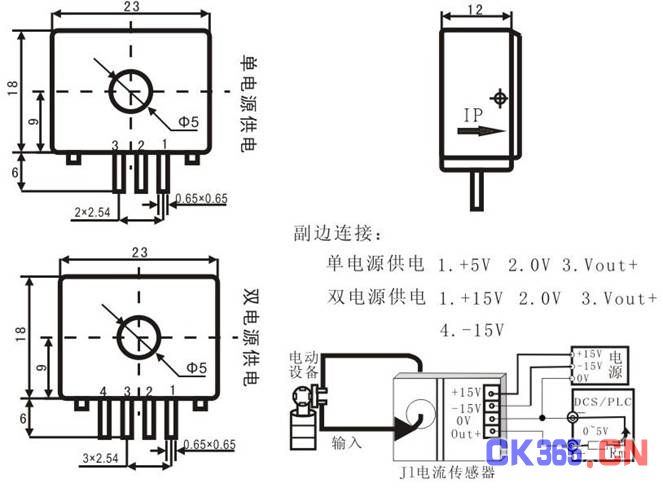

• 产品外形尺寸及接线定义图

• 使用说明：当原边电流沿传感器箭头方向流动时,在输出端获得正向电流,原边母排温度不得超过80℃。
