电流传感器特性参数
额定输入:0.5~10~100mA AC;
额定输出:0~5Vdc;0~20mA;4~20mA;
输出纹波:≤10mV;
精度:1.0级;
线性范围:0~120[%];
响应时间:≤300mS ;
隔离耐压: 2500V DC/1分钟;
工作温度:-20℃~+70℃;
WB电量传感器在直流屏中的应用框图
一、前言:直流电源系统主要应用于电力系统中各类发电厂、水电站和各类变电站,用作断路器分合闸以及控制、保护和事故照明的电源。 系统采用PLC或工控机,进行对电池、控制母线 和馈电回路进行自动在线监测,并具有遥测、遥信、遥控和遥调功能,通过RS-232/RS-485接口通讯,接 受控制并上传信息。系统采用触摸屏或者大屏幕汉显液晶与用户接口,可显示直流系统的当前运行状态, 系统运行异常信息自动显示和报警。操作简单方便。系统一般采用双电源输入,自动备用和投切。
二、系统主要由以下部分组成:
交流配电、充电模块、直流馈电系统、配电监控模块(模拟量和开关信号量) 、监控模块(系统的智能管理,实现与触摸屏的通讯和后台机的远程监控,完成四遥功能)、触摸屏(人机 会话接口)、绝缘检测仪(系统母线和支路的绝缘监测)、蓄电池、电池检测仪。 系统检测传感器目前有两种方案,一种是模拟量输出(一般是频率输出、跟踪电压输出等)上位机通过PLC实现数据采集与控制、和主控机房通信。本方案基于传统微机直流屏的监测要求,系统结构比较固定,屏内布线安装较复杂,总成本较高,得到普遍应用。 2002年以来,维博公司率先针对微机直流屏推出了总线式(RS485输出)传感器,特别是总线式直流漏电流传感器,通过RS485直接与工控机通信。从系统上简化了设计、大幅降低了成本、极大提高了可靠性,得到一批生产设计能力强大的直流屏厂商的青睐,开始大批量配套。
三、系统基本“四遥”功能概述
遥测项目:
两路交流输入三相电压、电流;直流输电压、电流
蓄电池组电压、电流、容量;系统运行历史记录
遥信项目:
交流电源故障(过压、欠压、缺相、失压、直流母线过压、欠压)
直流母线过压、欠压模块故障;蓄电池组开关脱扣(或熔断器熔断);历史故障记录
遥控项目:
系统开机、关机;各充电模块开机、关机
均充/浮充电压设置、状态转换;蓄电池充电电流设置
输入、输出报警设置
遥调项目:
均充电压、浮充电压、控母电压
四、应用框图
![](http://www.ck365.cn/file/upload/201212/26/22/1h3hjtvrnr2.gif)

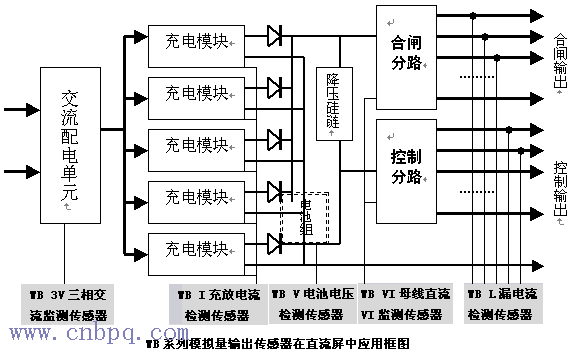

模拟产品应用
![](http://www.ck365.cn/file/upload/201212/26/22/muy1ngmybfw.gif)
智能产品应用
电量传感器解释
一 计量器具1 传感器 ARCM-NTC传感器ARCM-NTC
直接作用于被测量,并能按一定规律将其转换为同种或别种量值输出的器件。
2 变送器 P/Q组合变送器BD-3P/Q/Ⅰ
输出为标准信号的传感器。
3 检测器
用于指示某种特定量的存在而不必提供量值的器件或物质。
4 电量隔离传感器
在被测电量与输出信号之间,采用非电媒体进行隔离,把被测电量转换成规定电信号的传感器。
二 测量
1 被测量
受到测量的量。
2 影响量
不是被测对象但却影响被测量值或计量器具示值的量。
如:测量交流电压时的频率。
三 计量器具特性
1 准确度
计量器具给出接近于被测量真值的示值的能力。
2 准确度等级
(符合一定的计量要求,使其误差保持在规定极限以内的)计量器具的等级或级别。
3 量程
测量范围的上下限之差的模。
|上限值-下限值|
4 标准工作条件(参比工作条件)
为进行性能试验或为保证测量结果能有效地相互比对 而规定的计量器具的使用条件。
如:参比温度范围15℃~35℃
5 额定工作条件
为了使计量器具规定的计量特性处于给定的极限之内 而规定的正常使用条件。
如:额定温度范围0℃~50℃
6 极限工作条件
为了使计量器具不致造成损坏或计量特性永久性降低而规定的极端条件。
如:极限温度范围-10℃~+70℃
7 标称值
标注在器具上用以标明其特性或指导使用的值。
如:标注在电阻上的电阻值,砝码值,传感器标签上的输出值。
8 额定输入值
为了使计量器具规定的计量特性处于给定的极限之内 而规定的计量器具的输入值或输入范围。
四 测量误差
1 绝对误差
测量结果与被测量的真值(预期值、理想值)之差。
2 相对误差
测量的绝对误差与被测量的真值之比。
3 误差的绝对值
不考虑正负号的误差值。
五 计量器具的误差
1 基本误差(固有误差)
计量器具在标准条件下所具有的误差。
如:线性误差、纹波、响应时间、回程误差等。
2 附加误差(影响量误差)
计量器具在非标准条件下所具有的误差。
如:温度影响、湿度影响、辅助电源影响、被测量频率影响、被测量电压影响、
被测量功率因数影响等原因产生的误差。
3 引用误差
计量器具的绝对误差与其量程之比。
4 线性误差
标准曲线与规定直线之间的最大偏差。
5 回程误差
在相同条件下,被测量值不变,计量器具行程方向不同其示值之差的绝对值。
6 量化误差
被测量的实际阶梯特性与理想特性的偏差。
六 值
1 有效值:瞬时值的平方在一周期内的平均值的平方根。或曰“均方根值”。
Vrms = = Vp = 0.707 Vp
2 平均值:瞬时值在半个周期内的平均值。
Vavg = = Vp = 0.636 Vp
