多功能校验仪特点
* ZC-4000-7手持式多功能校验仿真仪小巧,便于携带和手持,是热工仪表行业人员在现场检修,调试的极佳配置。
* 全中文多屏显示介面与智能化操作系统的完美组合,令仪器更具人性化.多功能校验仪的另一优点是输入输出量同屏显示。
* 功能齐全,18种输入,输出同步运行,独立操作,电源隔离,互不影响。
* 有V,mV,mA,Ω和热电偶(TC),热电阻(RTD)信号的输出与测量.24VDC配电输出为变送器提供回路电源,并可同时测量变送器所输出的mA值。
* 具有频率(Hz)的测量和仿真功能。
* 全数字化操作,智能化菜单提示;更直观更简捷,令使用者得心应手。
* 直接键入热电偶(热电阻)℃值,显示并输出对应的mV(μΩ)值,无须再查分度表。
* 测量热电偶(热电阻)信号时,℃,mV,Ω同时显示。
* 采用高精度测温传感器为热电偶提供冷端补偿。
* 所有信号均可在任意位数上进行微调或连续增减。
* 具有模拟变送器功能,可校验DCS通道4~20mA回路电流。
* 可根据需要选配任意数量高精度数字压力模块,以实现压力的精确测量,压力模块选型参见表五。
备有RS232通信接口,通过PC实现仪表超差的快速修正.
* 交直流两用,内置高性能大容量进口可充电锂电池,一次充电可连续工作8小时以上,视仪器工作状态变化。
* 采用进口机箱,美观实用。
* 外型尺寸:235mm*96mm*55mm 重量0.5Kg
740)this.width=740" border=undefined>
740)this.width=740" border=undefined>
多功能校验仪的输出参数
定值输出
数字键设定,迅速精确逼近，不受翻页影响,自动跟踪平衡输出：
热电偶（K、S、E、T、J、B、R、N）
热电阻（Pt1000、Pt100、Pt10、Cu100、Cu50）
仿真电阻（0-400Ω）
电压（0-±100 mV、0-±10V）
电流（0-±25mA）
频率（0-1KHz）,频率输出为TTL电平方波
另有24V直流电源
校验仪主要技术指标

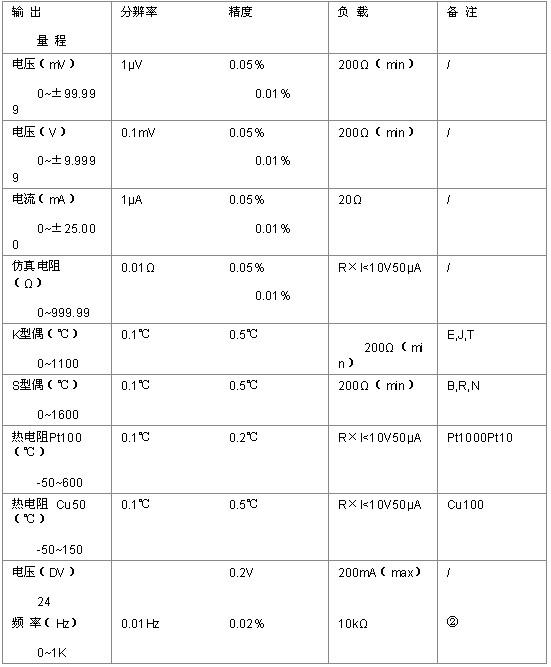

1、输出： (20℃±5℃)
输 出
量 程 分辨率 精度 负 载 备 注
电压（mV）0~±99.999 1μV 0.05[%] 200Ω (min) /
电压（V）
0~±9.9999 0.1mV 0.05[%] 200Ω (min) /
电流（mA）
0~±25.000 1μA 0.05[%] 20Ω /
仿真电阻(Ω)
0~999.99 0.01Ω 0.05[%] R×I<10V50μA /
K型偶（℃）
0~1100 0.1℃ 0.5℃
200Ω (min) E,J,T
S型偶（℃）
0~1600 0.1℃ 2.0℃ 200Ω (min) B,R,N
热电阻Pt100（℃）
-50~600 0.1℃ 0.2℃ R×I<10V50μA Pt1000Pt10
热电阻 Cu50（℃）
-50~150 0.1℃ 0.5℃ R×I<10V50μA Cu100
电压(DV)
24 0.2V 200mA（max） /
频 率(Hz)
0~1K 0.01Hz 0.02[%] 10kΩ ②
2、测量： (20℃±5℃)
测 量 量 程 分辨率 精度 负 载 备 注
电压（mV）
0~±99.999 1μV 0.05[%] 200Ω (min) /
电压（V） 0~±50.000 0.1mV 0.05[%] 200Ω (min) /
电流（mA） 0~±25.000 1μA 0.05[%] 20Ω /
仿真电阻(Ω) 0~9999 0.01Ω 0.05[%] R×I<10V50μA /
K型偶（℃） 0~1100 0.1℃ 0.5℃
200Ω (min) E,J,T
S型偶（℃） 0~1600 0.1℃ 2.0℃ 200Ω (min) B,R,N
热电阻Pt100（℃） -50~600 0.1℃ 0.2℃ R×I<10V50μA Pt1000Pt10
热电阻 Cu50（℃） -50~150 0.1℃ 0.5℃ R×I<10V50μA Cu100
频 率(Hz) 0~10K 0.01Hz 0.05[%] 10kΩ ②
