震动开关注意事项
1 适用范围:小电流震动开关.产品在水平左右晃动中产生电气变化的低电流回路(二次回路)用震动传感器。
2 使用温度范围: 5~70 ºC 湿度 85[%] 以下。
3 储存温度范围: 15~45 ºC 湿度 80[%]以下 储存90天。
4 试验状态:试验及测试如无特别规定,在以下标准状态下进行.温度: 5~35 ºC 相对湿度: 45[%]~85[%]。
试验安装面的倾斜为15 º 且不受其他震动力的影响,但对判断有异议时,按如下基本状态进行试验。温度: 20±2ºC 相对湿度:70~80[%]。
震动开关外观、结构、尺寸
1.外观:各部位加工良好,不得有影响功能的锈,裂纹,电镀剥落等不良。
2. 结构,尺寸:根据具体图示规定。
3. 额定,最大VA 12V-DC 2mA (电阻负荷)。
震动开关的分类
震动开关分为：弹簧开关、滚珠开关、水银开关
1.弹簧开关结构图：

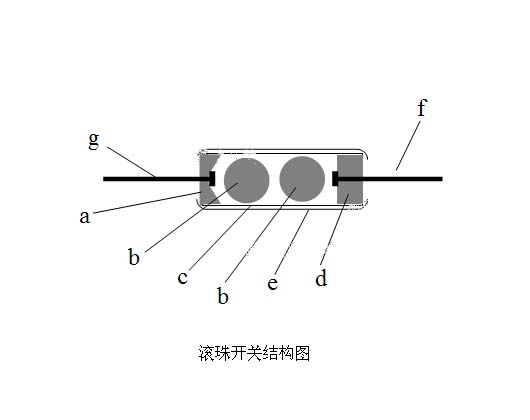

2.滚珠开关结构图：
a. 青铜盖
b. 青铜珠子-底层镀镍-表层镀金
c. 青铜管-底层镀镍-表层镀金
d. ABS胶座或PC胶座
e. VC热缩套管
f. 硬青铜导针-底层镀镍-表层镀金
电气性能

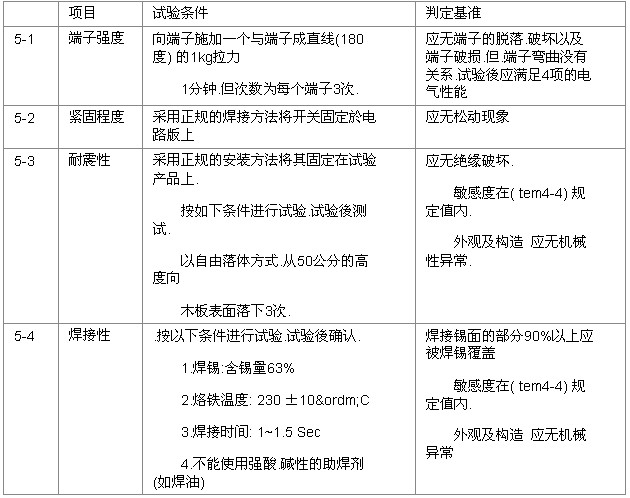

机械性能
疲劳性能
