一体化温度变送器的工作原理
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。一体化温度变送器的测量范围

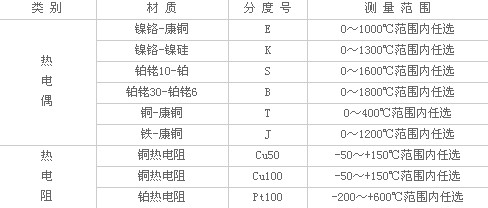

一体化温度变送器的测量范围如图
一体化温度变送器的技术参数
类 别 SBW 模块式温变 SBW 一体化温变
准 确 度 0.2[%]F.S 0.5[%]F.S
输 入 热电偶: B 、 S 、 T 、 K 、 J
热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC 或者三线制 4-20mA DC
使用温度 -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )
温度影响 ≤0.05[%]/ ℃
湿 度 5-95[%]RH
现场显示 无 3 1/2LED 3 1/2LCD 0-100[%] 等分刻度
显示精度 无 数字式: 0.5 级 指针式: 2.0 级
负载能力 < 600 Ω (额定负载 250 Ω )
外形尺寸 44×18 70 ×100(中继器)
一体化温度变送器的优点
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。一体化温度变送器的组成和分类
一体化温度变送器一般由测温探头(热电偶或热电阻传感器)和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内,从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。
