松下电工变频器的特点
1.小巧：为了满足各类机器小型化的需要，实现了同类产品中最小型化 体积仅是松下公司过去产品的40％～56％
2.操作简单：采用了新设计的调频电位器，使调频操作简单轻松 而且用操作盘就可容易地操作正转/反转
3.可由PLC直接调节频率可直接接收PLC的PWM信号并可控制电动机频率 同时可与松下PLC(FP0等)配套使用，无需模拟I/O单元
4.功能齐全的小型产品：8段速控制制动功能 再试功能 根据外部SW调整频率增减和记忆功能 再生制动功能的充实
松下电工变频器的规格
输入电压 单相200V级
型号 1) BFV00022D BFV00042D/G BFV00072D/G BFV00052D/G
电机输出(kW) 0.2 0.4 0.75 1.5
额定输出电流(A) 1.4 2) 2.4 2) 3.6 2) 7.0 2)
额定输出容量(kVA) 4) 0.6 1.0 1.4 2.8
电源容量(kVA) 5) 0.7 1.2 1.7 3.7
毛重量(kg) 0.7 0.7 1.2 1.3
输入电压 三相400V级
型号 1) BFV00074 BFV00154 BFV00224 BFV00374
电机输出(kW) 0.75 1.5 2.2 3.7
额定输出电流(A) 2.1 3.8 5.4 8.7 3)
额定输出容量(kVA) 4) 1.7 3.0 4.3 6.9
电源容量(kVA) 5) 2.6 3.6 6.4 10.4
毛重量(kg) 1.4 1.4 1.4 2.1
1) 在200V系列的订货号上，末尾是D，表示无再生制动；末尾是G,表示有再生制动（0.75，1.5kW：回路内置制动电阻 0.4kW：回路内置但制动电阻是作为附件随带，外部设备）对400V系列：全型号内置制动回路（制动电阻是外部设置的专用附件）
2) 200V系列的额定输出电流，表示载波频率为10kHz以下的情况。在12.5kHz及15kHz下使用时，请将额定电流减至95％（12.5kHz）和90％（15kHz）。
3) 在400V系列3.7kW产品的额定输出电流值是在载波频率为7.5kHz以下情况表示的。在10kHz时，应将额定输出电流值降低到额定的90％而进行使用。
4) 对于额定输出容量：200V系列的额定输出电压是表示在230V情况下的电压值。400V系列的额定输出电压是表示在460V情况下的电压值。
5) 电源容量随电源的阻抗的变化而变化。请准备表中记载值以上的电源。
松下电工变频器维护和检查注意事项
(1) 在关掉输入电源后，至少等5分钟才可以开始检查（还要正式充电发光二极管已经熄灭）否则会引起触电。
(2) 维修、检查和部件更换必须由胜任人员进行。（开始工作前，取下所有金属物品（手表、手镯等），使用带绝缘保护的工具）
(3) 不要擅自改装频频器，否则易引起触电和损坏产品。
(4) 变频器维修之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
变频器主要由半导体元件构成，因此，必须进行日常的检查，防止不利的工作环境，如温度、湿度、粉尘和振动的影响，并防止因部件使用寿命所引起的其它故障。
检查项目：
(1) 日常检查：检查变频器是否按要求工作。用电压表在变频器工作时，检查其输入和输出电压。
(2) 定期检查：检查所有只能当变频器停机时才能检查的地方。
(3) 部件更换：部件的寿命很大程度上与安装条件有关。
松下电工变频器的组成
变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

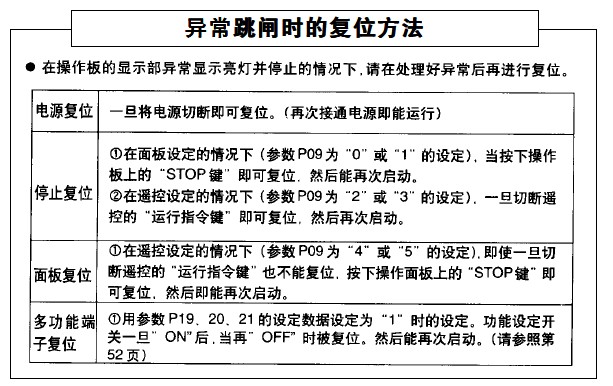

松下电工变频器异常跳闸时的复位方法
