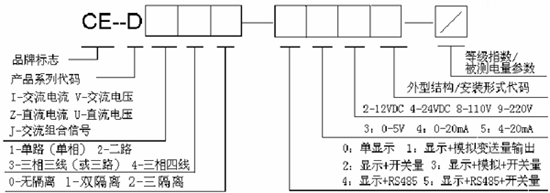

产品选型
主要技术指标
精度等级: 0.5、02级
最大显示:9999
最大分辨率:电压:0.1V 电流:0.001A
输入:AC500V×5A
模拟量输出:DC0-5V ; DC4-20mA
通讯输出:RS485(波特率:9600bps;数据格式;起始位1位,数据位8位,停止位1位,无校验)
开关量输出:一组继电器接点输出,接点容量5A/ 250VAC
显示参数的变送功能设定:
①开关量控制值、回差值、工作模式;
②模拟量输出的模式及输入模式;
③通讯地址;
④显示变比;
⑤屏幕显示参量的切换。
辅助电源:AC/DC 85~265V
功耗:≤3.5VA
隔离耐压:电源/输入/输出间≥DC2.5KV/min.1mA
脉冲群干扰:1.6KV
电源抗雷击浪涌:2.5KV
外壳材料:阻燃塑料
接线端子引脚定义图
安装方式
面盘安装
外形尺寸:96mm×48mm×112mm
安装开孔尺寸:91mm×45mm
