中心旋转反射镜分布光度计

编辑
中心旋转反射镜分布光度计该系统采用中心旋转反光镜的测试方案,广泛应用于道路灯、室内灯、投光灯、舞台灯、工矿灯、汽车灯、交通信号灯、LED灯等各种灯具的配光性能(配光曲线)的测量,也可以实现各种光源和灯具的总光通量、光效、效率的测量。配不同软件可实现CIEA-α,CIEB-β,CIEC-γ测量方案。测试结果可直接作为国际通用的照明设计软件的输入数据,符合CIE、IESNA等国际国内标准要求。

技术特性

  中心旋动反射镜分布光度计已应用40年左右,此种方案中,灯具始终保持自然燃点状态。但这种分布光度计一直存在不可克服的原理性问题。被测光源要在一个相当大的空间范围内作准圆周运动,由于运动带来的以下问题会影响被测光源的发光稳定性:

  1) 在暗室中,必然存在房间上部温度高而下部温度低的现象,这样,被测光源会始终处于一个交变的环境温度之中,且暗室高度越高,这种影响就越明显;

  2) 气体放电灯的放电电弧在运动中切割地球等空间磁力线,影响灯内的电弧分布,从而使灯工作不稳定;

  3) 被测光源因圆周运动而产生的振动、冲击和向心力会影响极大多数光源的稳定工作;

  4) 被测光源因运动而产生气流,导致被测光源表面温度较大幅度的变化,而极大部分光源和灯具对表面温度敏感;

  5) 系统无法进入快速测量状态,否则,上述不利因素会进一步加剧。

  上述不利困素带来的影响会因被测光源种类不同而不同,对于多数气体放电灯而言,通常极容易产生5[%]左右或以上的测理误差,情况严重时。由于被测光源的不稳定而带来的测量误差会高达10[%]以上。

  镜子和支承灯具的辅助轴必须要与主轴以相同的角速度反向同步转动,由于存在两轴转动同步问题,分布光度计总体角度精度较难做到较高水平。

  本系统中还必须保证被测光源与反光镜之间要有足够的高度空间距离,以减少灯镜之间的相互反射而引起的杂散光,为了要实现被测光源的朝上和朝下点燃,还会进一步增加系统对暗室高度的要求,因此,此类分布光度计相应地需要更高的暗室高度。

丰富强大的测试功能

  灯具的空间光强分布曲线、光强数据、区域光通量、灯具效率、利用系数、亮度限制曲线、眩光等级、概算曲线、最大允许距离比、有效发光角,上射光通量,下射光通量、等照度曲线、等光强曲线等光度参数,以及电压、电流、功率、功率因数等电参数。

主要技术指标

  光度探头精度: Class L.f1’<1.5[%]/Class A.f1’<3[%] (按订单).

  C 角度: 1) 旋转范围:0°~360°;

  2) 角度精度:0.1°;

  3) 角度分辨率:0.001°;

  γ角度: 1) 旋转范围:-180°~180°;

  2) 角度精度:0.1°;

  3) 角度分辨率:0.001°;

中心旋转反射镜分布光度计原理

  本系统有三个旋转轴。主轴(main axis)驱动反光镜绕其中心点旋转,将灯具的反射光反射到探测器上。与此同时,辅助轴(auxiliary axis)同步逆向旋转,始终保持灯架处于垂直位置,保证测试灯具在测量过程中处于正常的燃点位置,从而实现灯具在主轴(main axis)方向的测量。

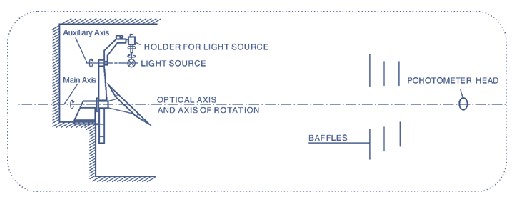

中心旋转反射镜分布光度计原理图

中心旋转反射镜分布光度计应用

  中心旋转反射镜分布光度计广泛应用于道路灯、室内灯、投光灯、舞台灯、工矿灯、汽车灯、交通信号灯、LED灯等各种灯具的配光性能(配光曲线)的测量,也可以实现各种光源和灯具的总光通量、光效、效率的测量。
