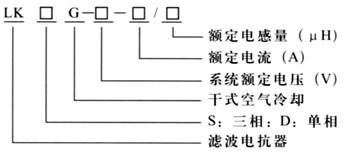

滤波电抗器型号说明
滤波电抗器结构特点
1.该滤波电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用多根H级或C级漆包扁铜线绕制，排列紧密且均匀。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，上部铁轭与下部芯柱间的间隙分为可调型与不可调两种。
5.电抗器的夹件、紧固件等采用非磁性材料，，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
7.外露部件均采取了防腐蚀处理，引出端子采用了镀锡铜管端子。
滤波电抗器性能参数
1.可用于400V、660V系统。
2.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。
5.电抗器噪声不大于45dB
8.三相电抗器的任意两相电抗值之差不大于±3[%]。
9.耐温等级H级（180℃）以上。
滤波电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90[%]。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

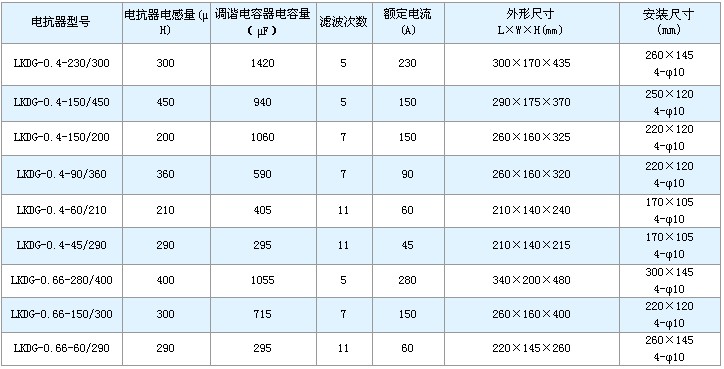

滤波电抗器参数及外形尺寸
滤波电抗器一般没有标准的规格，根据每次的滤波要求而专门设计，下面仅以单相滤波电抗器为例，其典型参数及尺寸如下表：
说明：其它容量的电抗器可根据用户要求制造。
