射频开关

编辑
可以用在物位开关上,射频开关发射一定的高频无线电波作用于探头上,以此分析和确定容器内物位的变化。射频开关对所探材料的不同,无线电波的频率也随之改变。射频开关的探头和容器壁构成了一个间距固定的电容两级,探头的绝缘材料和周围的空气提供绝缘介质。空气被其它介质所取代时,探头与容器壁所构成的电容量将改变,这一变化将引起作用于射频导纳开关探头的无线电波的变化。这一变化被射频开关内部线路检测到,与设置值比较,确定其改变量。当与设置值相同时,输出开关量信号。

射频开关工作原理

  1. 射频导纳物位开关采用三端Cote – Shield 技术,排除探测极棒上粘附物料对控制作用的影响。电子线路中产生的高频信号,一路直接送往探测极棒上,另一路经过一个RF 电压跟随器送往防粘附保护套上。其大小相位都是与加在探测极棒上的信号相同。当有物料粘附在探头上时,由于保护套与仓壁之间构成一个电容,所以加在保护套上的高频信号就会使该电容趋向饱和,以致探头上的高频信号就无法通过粘附层流入容器壁,当容器内大量物料接触探头时,探头上的电流绕过饱和区流向容器壁,从而产生有物料存在的信号。
  2.射频导纳物位开关是利用高频技术,由电子线路产生一个小功率射频信号于探头上,探头作为敏感元件,将来自物位介电常数引起的信号变化反馈给电子线路;由于这些变化包括电容量和电导量的变化,因而电子线路中处理的是电抗(容抗和阻抗的综合变化的信号)信号;
  3.电抗的变化又引起了极棒上高频信号的相位发生变化。因此极棒上的高频信号与电子线路中的基准信号的相位差也随之发生变化,该变化经处理后,驱动输出电路发出报警信号,从而达到检测料仓有无物料。

射频开关主要技术参数

  工作电源:24VDC;220VAC
  相对湿度:≤85[%]
  输出信号:两组常开、常闭触点
  触点容量:AC220V,5A; DC24V,3A
  环境温度范围:-40℃~+60℃
  介质温度:-50℃~+200℃
  延迟时间:0.2S(0.2~30S 可调)
  射频导纳物位计北京捷尔仪表有限公司
  防护等级:IP66
  探头材质:316 不锈钢、四氟乙烯、高温塑料、陶瓷
  防爆等级:Exd IIB T4
  连接方式:3/4″NPT 螺纹;3/4″管螺纹;法兰(可选);11/2″管螺纹
  安装方式:顶装、侧装

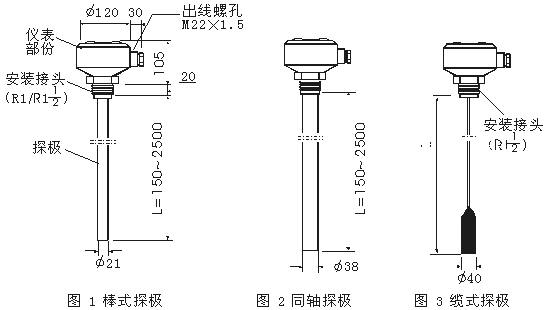

射频开关外型结构图
