CRT管的聚焦性能
CRT管的聚焦机制有静电聚焦、磁聚焦和电磁复合聚焦三种,其中以电磁复合聚焦较为先进,其优点是聚焦性能好,尤其是高亮度条件下会散焦,且聚焦精度高,可以进行分区域聚焦,边缘聚焦,四角聚焦,从而可以做到画面上每一点都很清晰。CRT的工作原理
CRT(阴极射线管)显示器的核心部件是CRT显像管,其工作原理和我们家中电视机的显像管基本一样,我们可以把它看作是一个图像更加精细的电视机。经典的CRT显像管使用电子枪发射高速电子,经过垂直和水平的偏转线圈控制高速电子的偏转角度,最后高速电子击打屏幕上的磷光物质使其发光,通过电压来调节电子束的功率,就会在屏幕上形成明暗不同的光点形成各种图案和文字。
彩色显像管屏幕上的每一个像素点都由红、绿、蓝三种涂料组合而成,由三束电子束分别激活这三种颜色的磷光涂料,以不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色,这非常类似于绘画时的调色过程。倘若电子束瞄准得不够精确,就可能会打到邻近的磷光涂层,这样就会产生不正确的颜色或轻微的重像,因此必须对电子束进行更加精确的控制。

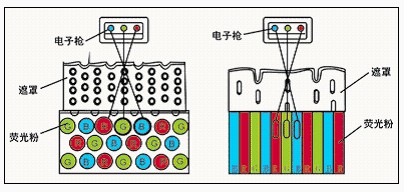

最经典的解决方法就是在显像管内侧,磷光涂料表面的前方加装荫罩(Shadow Mask).这个荫罩只是一层凿有许多小洞的金属薄板(一般是使用一种热膨胀率很低的钢板),只有正确瞄准的电子束才能穿过每个磷光涂层光点相对应的屏蔽孔,荫罩会拦下任何散乱的电子束以避免其打到错误的磷光涂层,这就是荫罩式显像管。
相对的,有些公司开发荫栅式显像管,它不像以往把磷光材料分布为点状,而是以垂直线的方式进行涂布,并在磷光涂料的前方加上相当细的金属线用以取代荫罩,金属线用来阻绝散射的电子束,原理和荫罩相同,这就是所谓的荫栅式显像管。
这荫罩和荫栅这两种技术都有其利弊得失,一般来说,荫罩式显像管的图像和文字较锐利,但亮度比较低一点;荫栅式显像管的较鲜艳,但在屏幕的1/3和2/3处有水平的阻尼线阴影(阻尼线是用来减少栅状荫罩震动的一条横向金属线)横过。
现在市面上主流纯平CRT显示器所采用的是显像管主要包括LG”未来窗”,三星”丹娜管”,索尼”特丽珑”,三菱”钻石珑”,台湾”中华管”和日立”锐利珑”等。各个厂商的纯平显像管在技术上均有其独到之处,在性能上也是各有特色。
CRT显示器常见故障解决方案
对于计算机用户来讲,最亲近的莫过于显示器了,可以说它是计算机系统不可或缺的组成部分。目前大家常用的还是CRT显示器,而CRT显示器也极易出现故障,那么如何才能检查和排除这些故障呢?
以下就为大家介绍了一些显示器常见故障解答,希望能对大家使用好电脑有所帮助。
问:出现黑屏故障应如何排除?
答:计算机显示器出现黑屏是用户在使用计算机中经常遇到的问题。其实,只要稍对计算机硬件中主板、CPU、内存、显示卡等几大部件有一定的了解,非元器件的损坏的简单故障完全可以自己动手排除。出现这种情况,你可以按照以下的维修步骤和方法进行分析和简单的维修:
1.检查主机电源是否工作;电源风扇是否转动?用手移到主机机箱背部的开关电源的出风口,感觉有风吹出则电源正常,无风则是电源故障:主机电源开关开启瞬间键盘的三个指示灯(NumLock、CapsLock、ScrollLock)是否闪亮一下?是,则电源正常;主机面板电源指示灯、硬盘指示灯是否亮?亮,则电源正常。因为电源不正常或主板不加电,显示器没有收到数据信号,显然不会显示。
2.检查显示器是否加电;显示器的电源开关是否已经开启?显示器的电源指示灯是否亮?显示器的亮度电位器是否关到最小?显示器的高压电路是否正常?用手移动到显示器屏幕是否有"咝咝"声音、手背汗毛是否竖立?
3.检查显示卡与显示器信号线接触是否良好。
可以拔下插头检查一下,D形插口中是否有弯曲、断针、有大量污垢,这是许多用户经常遇到的问题。在连接D形插口时,由于用力不均匀,或忘记拧紧插口固定螺丝,使插口接触不良,或因安装方法不当用力过大使D形插口内断针或弯曲,以致接触不良等。
4.打开机箱检查显示卡是否安装正确;与主板插槽是否接触良好。
显示卡或插槽是否因使用时间太长而积尘太多,以至造成接触不良;显示卡上的芯片是否有烧焦、开裂的痕迹;因显示卡导致黑屏时,计算机开机自检时会有一短四长的"嘀嘀"声提示。
安装显示卡时,要用手握住显示卡上半部分,均匀用力插入槽中,使显示卡的固定螺丝口与主机箱的螺丝口吻合,未插入时不要强行固定,以免造成显卡扭曲。如果确认安装正确,可以取下显示卡用酒精棉球擦一下插脚或者换一个插槽安装。如果还不行,换一块好的显卡试一下。
5.检查其他的板卡(包括声卡、解压卡、视频捕捉卡)与主板的插槽接触是否良好。
注意检查硬盘的数据线、电源线接法是否正确?更换其他板卡的插槽,清洁插脚。这一点许多人往往容易忽视。一般认为,计算机黑屏是显示器部分出问题,与其他设备无关。实际上,因声卡等设备的安装不正确,导致系统初始化难以完成,特别是硬盘的数据线、电源线插错,也容易造成无显示的故障。
6.检查内存条与主板的接触是否良好,内存条的质量是否过硬。
把内存条重新插拔一次,或者更换新的内存条。如果内存条出现问题,计算机在启动时,会有连续四声的"嘀嘀"声。
7.检查CPU与主板的接触是否良好。
因搬动或其他因素,使CPU与插座接触不良。用手按一下CPU或取下CPU重新安装。由于CPU是主机的发热大件,Socket 7型有可能造成主板弯曲、变形,可在CPU插座主板底层垫平主板。
8.检查主板的总线频率、系统频率、DIMM跳线是否正确。
对照主板说明书,逐一检查各个跳线,顺序为"系统频率跳CPU主频跳线--DIMM频率跳线",设置CPU电压跳线时要小心,不应设得太高。这一步对于一些组装机或喜欢超频的用户有很大用处。
9.检查参数设置检查CMOS参数设置是否正确,系统软件设置是否正确。检查显卡与主板的兼容性是否良好。最好查一下资料进行设置。
10.检查环境因素是否正常。
是否电压不稳定,或温度过高等,除了按上述步骤进行检查外,还可以根据计算机的工作状况来快速定位,如在开启主机电源后,可听见计算机自检完成,如果硬盘指示灯不停地闪烁,则应在第二步至第四步检查。
上述的检查方法基于显示器本身无电气故障,即开启主机电源后显示器的电源指示灯不亮。若以上步骤均逐一检查,显示器仍不显示,则很可能属于电路故障,应请专业人员维修。
问:显示器开机几分钟后出现模糊现象如何解决?
答:这种情况可能是显像管尾部的插座受潮或是受灰尘污染,也可能是其显像管老化(使用了很长时间后出现的问题)造成的,要根据具体情况"对症下药"。对于是受潮或受灰尘污染的情况,如果不很严重,用酒精清洗显象管尾部插座部分即可解决。
如果情况严重,就需要更换显像管尾部插座了,可以到专业电视机维修部去解决。对于显像管老化的情况,只能更换显像管才能彻底解决问题。如果还在保修期内,最好还是先找销售商(或厂商)解决。
另外,还有一种原因是显示器中相关电路的电解电容本身质量不良也会导致此故障发生,但这种情况在目前知名品牌显示器上出现的可能性很小。
问:潮湿天气使用显示器时显示亮度不正常如何解决?
答:这是由于显示器内部有受潮和灰尘污染的漏电现象。漏电的部位多半集中在显像管尾端或高压部位,特别是高压输出部位(行输出变压器以及行输出晶体管周围)。通常在干燥的天气工作正常的显示器,在潮湿的天气会产生漏电情况,如果是南方霉雨季节更是如此,这些都是导致屏幕亮度不正常的重要原因。
如果不是元器件质量有问题,这种不正常只会维持一段时间,一般过20分钟左右就能恢复正常,因为随着显示器内部温度升高后,湿度降低,漏电也随之减小,所以亮度会逐渐恢复到正常状态。遇到这种情况应该尽快解决,不然会因漏电造成局部电路短路,最后导致显示器周边的高压电路部分损坏。
排除漏电故障并不复杂,首先将显示器外壳打开,检查显示器内部元件、电路板是否有"霉点"(这是导致漏电的主要原因),一旦发现应想办法给予清除。此外,还要用笔刷清除内部所有元件积累的灰尘,因为灰尘也是导致漏电的原因。运用上述方法后,问题大多能够得以解决。
问:显示器产生彩色斑点怎么解决?
答:显示器出现彩色斑点(简称色斑)主要是受到磁场干扰,也就是通常所说的被磁化了。解决的方法是,首先应该检查显示器周围是否摆放带有磁性的物品,比如收音机、电视机、手机、音箱(特别是使用了大功率的外磁式扬声器)等,应将这些物品远离显示器。
此外,还要注意显示器周围的电源线、数据线等,因为这些都会产生磁场,当通过显示器附近时,就会对显示器产生一些不良影响。
解决办法是先挪动显示器的位置和变换摆放的方向,尽量将其远离这些导线:其次应使用显示器自带的消磁功能进行消磁,只要问题不太严重一般都可以得到解决。如果经过上述努力彩色斑点仍然存在,那么只能找厂商或销售商帮助解决。
问:为什么显示器会出现闪烁现象?
答:显示器出现闪烁现象分为两种,一种是只是边缘出现闪烁,另一种是整个屏幕都出现闪烁。前者是由于显示器自身故障或显示卡驱动程序造成的,这类故障可以将显示器连接到其它电脑中进行测试,即可一目了然作出判断。如果在Windows 9X里系统不能正确识别监视器类型,可以在"控制面板---显示---设置---高级---监视器"内更改监视器的类型。
对于显示卡驱动程序存在Bug的问题,可以下载新版本驱动程序加以解决。后者可能是电源插座和室内的日光灯、风扇、组合音响等电器干扰引起的。解决方法,可以将显示器远离干扰源或适当提高显示器的刷新频率使闪烁降为最低。
问:如何防止屏幕保护后出现的"死机"现象?
答:一般情况下,屏幕保护后的"死机"现象与屏幕保护程序本身无关。问题在于进入屏幕保护的同时是否打开了"电源节能设置"。节能设置允许通过软件关闭监视器(显示器),将系统处于休眠状态,而"死机"现象就是在系统进入休眠状态后出现的。
这种现象分为两种情况:
一种是假"死机"现象,表现为当通过鼠标、键盘将系统唤醒,硬盘、显示器开始启动,启动过程应需要一定的等待时间,对于性子比较急的用户在几秒钟内没有看到系统恢复,便误以为是出现了"死机",其实只要耐心等一会就会恢复,根本不用解决:
另一种是真"死机"现象,主要原因是电源管理发生冲突,主板CMOS中的Power Management Setup设置可以从硬件上对系统休眠进行控制,但由于Windows是从软件上对休眠进行控制,因而导致软硬件之间电源管理模式上产生冲突。排除方法是,进入CMOS把控制项全部关闭,使用Windows进行电源管理既可。
问:为什么显示器会发出"咔喀"声音?
答:一些早期生产的显示器由于内部不是采用自动切换扫描频率,而使用的是机械开关切换扫描频率,因此这类显示器在机械开关切换时就会听到"咔喀"声音。如果声音不很大,一般属于正常现象。但是,如果在切换扫描频率的同时,画面亮度也随之有所变化,并发出"啪啪"响声,那就不属于正常现象了。
画面亮度变化并发出"啪啪"响声,这说明在切换扫描频率时导致了高压突变,引起显像管上的"高压帽"处打火,等到亮度稳定后,也就不再发出响声了。这种情况多半发生在空气潮湿、机器内部尘土过多的显示器中,而新买的显示器不存在这样的问题。
问:怎样实现自动关闭显示器电源?
答:在正常情况下,自动或手动关闭显示器取决于显示器电源安装的位置。简单地说,显示器电源插头如果直接插到电源供电插座上,将不能实现自动关闭显示器,只能手动关闭。如果想使显示器实现自动关闭,可以将显示器电源插到机箱电源插座上便可以解决,不过这需要机箱电源带有插座,同时显示器更换一条电源连接线才能够实现。
问:如何解决显示的刷新率和设置刷新率不匹配情况?
答:一般来讲,在任何分辨率下,刷新率都是完全一致的(采用默认刷新率)。如果将一种分辨率(比如1024X768)下的刷新率设置成与默认刷新率不同时(可正常运行),当在此分辨率模式下进入某种不同分辨率(比如800X600)模式的程序时,刷新率并不是在1024 X768分辨率设置后的新刷新率,而是在800X600分辨率下的默认刷新率。
这就是显示刷新率与设置刷新率为什么不匹配的原因。解决办法是分别将各个分辨率(800X600、640X480)下的刷新率都设置成所需要的刷新率,然后回到1024X768分辨率,此时再进入任何分辨率模式的程序时,都会得到理想的分辨率。
问:为什么显示器右边会出现5mm的"缩进"现象?
答:这种现象一般不属于显示器质量问题,即便更换一台新显示器也不会解决问题。这种缩进现象主要是因为显象管的热稳定性不好造成的,这种现象对于纯平显示器更为明显。一般的纯平显示器最好的也在lmm,大多都会在2mm,个别情况严重的甚至达到5mm。所以在选购显示器时,一定要在预热40分钟后检查一下"缩进"度比较能真实反映出该显示器的热稳定性如何。
问:如何解决显示器的颜色不正常问题?
答:这个问题涉及到两种情况。
一种是开机后屏幕显示颜色不正常,但使用一段时间后又恢复正常颜色,这类属于显示器使用的时间过长而导致显象管老化,可以到专门维修显示器地方维修,不过维修后效果未必能改善多少而且费用也不少,不如更换一台新显示器。
另一种是开机后屏幕显示的颜色不正常,而且无论等多长时间也无法恢复正常的颜色,这种情况可能是显示器与显示卡之间的连接插头有缺针(断针)或某些针弯曲导致接触不良,可以检查显示器连接插头是否出现了问题。
需要注意的是,检查时最好与一台正常工作的显示器进行比较,如果确定是显示器连接插头有问题,可以尝试着到电脑商城卖耗材处购买一个插头自己替换即可。购买时还应注意与显示器连接接头的形状是否吻合,以防止购买后无法与显示器连接。
问:出现"花屏"该怎么办?
答:显示器出现花屏是计算机常见的故障现象,在文本方式下的花屏表现为字符混乱,图形方式下通常表现为图形分层等。在计算机上出现花屏现象时,可采用这样的方法来处理:
1.显示卡与中文系统冲突有些显示卡与中文系统冲突,从而在退出中文系统时出现花屏,击键无反应,类似死机,此时在无光标情况下,从键盘输入"ModeC080",花屏就可以解决了。
2.显示器分辨率设置不当引起花屏在Win3.X与Win95/98中将显示分辨率设置太高时,在使用中可能会出现画面分层、抖动、甚至黑屏死机的现象。只要把分辨率设置为可以正常使用的数值就可以了。
3.显示卡主控芯片散热不良显示卡主控芯片散热不良也会引起花屏现象,为显示卡添加散热风扇或改善显示卡的散热条件,问题就会得到解决。
4.显示内存速度太低当显示内存的速度太低,与主机速度不匹配时,也可能出现花屏现象,只要通过设置CMOS或降低计算机的系统速度,或更换更高速度的显示内存,就可以避免花屏现象。
5.显示内存损坏当显示内存有损坏时,系统启动时就会出现花屏、混乱字符的现象。只要更换显示内存就可以了。
6.病毒原因某些病毒发作时会引起花屏现象。用杀毒软件杀毒,病毒杀除后花屏现象就消失了。另外,还要注意多关注显示卡和显示器之间的兼容性问题。
问:显示器加电后,电源指示灯不亮,怎么办?
答:首先请检查连接显示器的电源线是否接好,电源是否有电。排除上述原因之后,打开显示器外壳,检查保险管是否烧断,如果烧断,可用同规格的进行替换。替换后,如再次烧保险管,则应重点检查电源部分的整流滤波电路和电源开关管。
问:显示器通电后,电源指示灯不亮,而且机内发出"吱吱"声,是什么原因?
答:出现这样的故障,说明显示器内元器件有短路现象,造成电源负载过重。对这样的故障,应重点检查行输出管及周边电路。一般来说,显示器的行输出管大都采用2SD系列大功率三极管,由于工作在高电压、大电流状态下,比较容易损坏。如果行输出管损坏,应用同型号或参数相似的管子进行替换。
问:显示器通电后,屏幕没有光栅,是什么原因?
答:出现这种故障,应首先确定是不是保险管烧断,如果保险管并没有烧断,则应重点检查电源开关管的启动电阻和开关管本身,因为这两个元件如果出问题,将造成电源没有输出,扫描电路无法工作,自然就没有光栅出现了。
问:显示器亮度不够,而且调亮度旋钮不起作用,怎么办?
答:出现这种情况,可能有两种原因:一是亮度控制电路或调节电位器有问题,必要时可进行更换;二是显示器使用时间过长,造成显像管老化,如果确定是这种情况,则可调节行输出变压器上的阳极电压,适当将阳极电压调高一些,以增强字符的亮度。
CRT显示器显像管与TFT液晶屏结构的不同点
LCD与CRT显示器由于采用了不同的显示器件,决定了它们的工作原理有质的区别。图所示为TIT液晶屏和CRT显示器显像管(阴极射线管)的结构示意图。

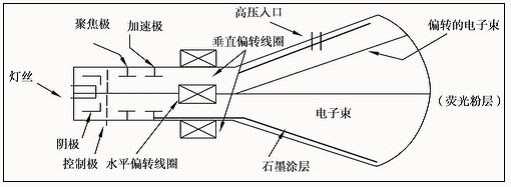

图 TFT液晶屏和CRT显示器显像管的结构示意图
CRT显示器采用的CRT显示器阴极射线管主要由五部分组成:电子枪、偏转线圈、荫罩(荫罩孔、荫罩板)、荧光粉层及玻璃外壳。CRT显示器阴极射线管是一个主动发光器件,其发光源就是电子枪。
CRT显示器的工作原理和电视机的显像管基本一样,它使用电子枪发射高速电子,在垂直和水平的偏转线圈的控制下,电子流从屏幕左上角开始轰击荧光点,按照从左向右、从上到下的顺序依次轰击直到屏幕右下角,从而显示出一幅完整的图像,不断重复这个过程便可以显示活动的画面。
液晶显示器的液晶屏与CRT显示器的阴极射像管的结构完全不同。液晶屏由两片偏光板、两片玻璃板中间加上液晶,另外再加上背光源组成,只要加电就可以让液晶改变光的方向。液晶显示器内包括一片制有很多薄膜晶体管的玻璃,一片有红、绿、蓝三种颜色的彩色滤色片及背光源。首先,液晶显示器利用背光源,也就是荧光灯管投射出光线,这些光线先经过一个偏光板,然后再经过液晶,这时液晶分子的排列方式将会改变穿透液晶的光线角度;接下来这些光线还必须经过前方的彩色滤色片与另一块偏光板。因此,只要改变液晶两端的电压值就可以控制最后出现的光线的强度与色彩,并进而能在液晶面板上显示出不同深浅的颜色组合。
从以上分析可以看出,液晶显示器是被动发光器件,它本身不能发光,必须依靠背光源才能显示图像。
CRT显示器与TFT液晶显示器的比较
液晶显示器和CRT显示器无论是在电路组成、工作原理,还是在性能参数等各方面均有较大的区别,下面简要进行分析。
1.电路组成的不同点
LCD的电路组成框图如图1所示,主要由驱动板、电源板、高压板、按键控制板等组成。CRT显示器的电路组成框图如图2所示。

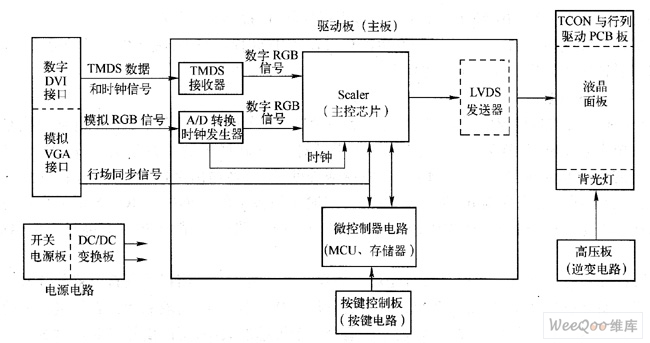

图1 液晶显示器的组成框图

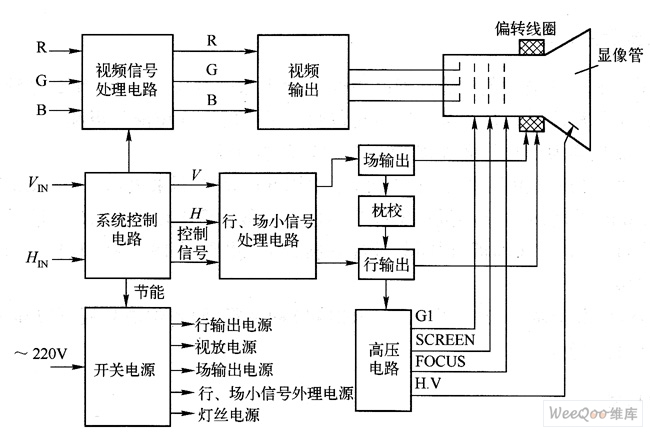

图2 CRT显示器的电路组成框图
从图2中可以看出,CRT显示器主要由开关电源、视频信号处理电路、控制电路、行场小信号处理电路、行输出、场输出、枕校、高压电路及显像管等组成。
可以看出,LCD与CRT显示器在电路组成上有较大的差别,LCD显然不是在CRT显示器的基础上发展起来的,具备CRT显示器知识的人员去学习LCD,并无多大帮助,CRT显示器维修人员学习LCD原理与维修,无异于学习一门新的技术。
