VFD概述
VFD是真空荧光显示屏的简称(Vacuum Fluorescent Display)是从真空电子管发展而来的显示器件,它的基础特性与电子管的工作特点基本相同。由发射电子的阴极(直热式,统称灯丝)、加速控制电子流的栅极、玻璃基板上印上电极和荧光粉的阳极及栅网和玻盖构成。它利用电子撞击荧光粉,使荧光粉发光,是一种自身发光显示器件。VFD的结构及工作原理
VFD种类繁多,以其中最被广泛应用的3极管构造为例说明其基本构造与原理。图1是VFD结构的分解斜视图,图2为剖面图,其构造以玻盖和基板形成一真空容器,在真空容器内以阴极CATHODE(灯丝FILAMENT)、栅极GRID及阳极ANODE为基本电极,还有一些其它的零件(如消气剂等)。
图1是VFD结构的分解斜视图

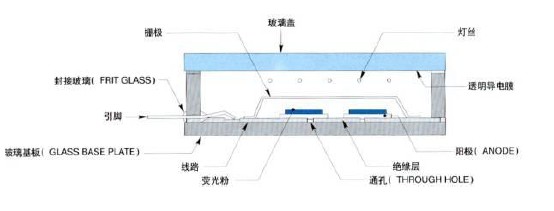

图2.VFD的剖面图
VFD的特点
自发光,显示清晰
容易实现多色显示
图形设计自由度大
工作电压比较低
可靠性高(环境适应性好)
VFD应用领域
由于它可以做多色彩显示,亮度高,又可以用低电压来驱动,易与集成电路配套,所以被广泛应用在如下领域:
汽车VFD面板
家电VFD面板
音响、VTR VFD面板
事务机用VFD面板
计量仪器用VFD面板
通信设备用VFD面板
