P4电源是针对P4系列的主板设置的电源,因为P4系列的CPU的耗能大,P4的电源也就设置了一个针对CPU单独供电的插线。  简单的说,P4的电源多了一个插线,那是单独对CPU供电的。

p4电源的产生

  P4电源产生的直接原因就是Intel的P4微处理器,P4处理器与以前的处理器相比较,其中一个明显的变化就是功耗要大很多。这使得原先的电源供电方式(通过VRM从+5V获取供电)显得很吃力,比如芯片功耗为50W,那就需要10A的电流。这使连接线和接插件以及主板上的PCB铜箔走线都会比较困难。

  基于以上原因,Intel在推出P4处理器的时候,就把CPU的供电转向了+12V。使得便于传输更多的功率,也提高了传输效率。

P4电源电路图

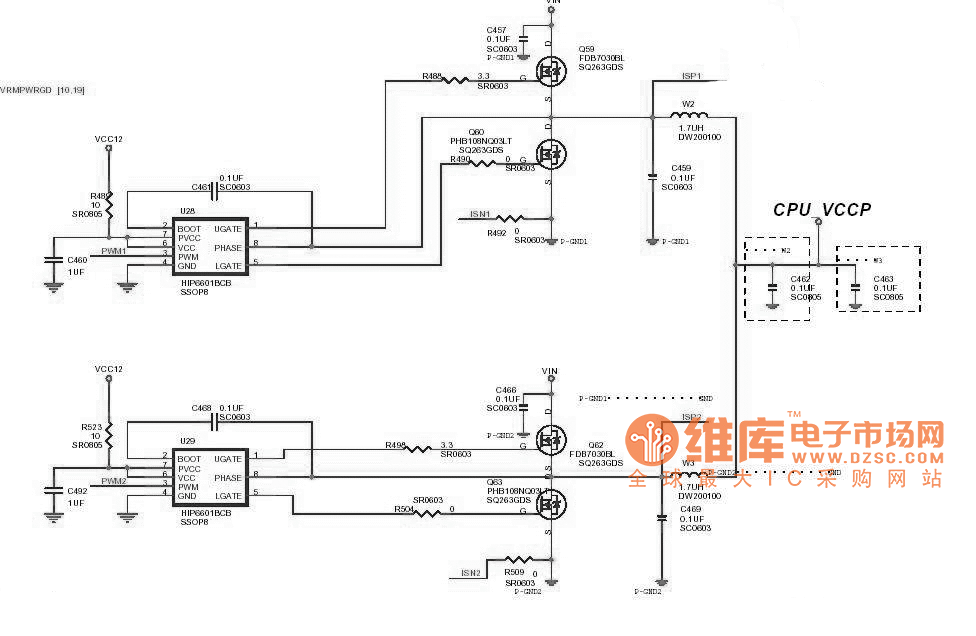

p4电源的电路图

p4电源的维修过程

  检修电源的维修过程:

  1.通电之前的工作,先用万用表测量黄、红、橙、绿、紫线的对地阻值有无短路

  有,——说明输出稳压管短路击穿

  还有种情况比如测的红线对地阻值38,橙色也是38——那么就要检查两者稳压管之间电路和它们输出绕组合并电感是否掉了绝缘漆

  无,——接着测220V电源输入插座是否短路相通,这样可以测到桥堆有无短路。都无短路情况的话可以放心的插220V电测试了

  2.通电后测待机紫色有无5V电输出、绿线有无3.6V/5V输出(有些电源绿线是3.6V左右)

  有待机电压和绿线且V数正常的情况下,——加负载测试各直流输出是否正常、风扇是否转

  风扇不转、风扇转一下就停——跳过辅助电源部分直接检测主电源IC部分

  无待机电压和5V绿线电压——从辅助电源开始检测

  3.拆开电源机壳,——目测基本的电容是否鼓包,各元件是否直接被击穿烧黑,有的话直接排除!

  无待机电压检测步骤——保险——整流桥——200V大电容/下面两个100K电阻——3866——13009——R11电阻——D6稳压稳压二极管——R12电阻——C1815——光耦——TL431——R31——3个稳压输出管——到这里仍未发现问题所在上电测7500各脚电压——还不行就地毯式搜索

  有待机电压的、风扇转一下就停的、不转的检测步骤——7500——输出电容——339——R31(试过很多R31断路引起很多问题它处于一个关键位置)——7500和339各连脚的电阻稳压管——输出电容

  通过测494/7500各脚负数可以知道很多问题,修电源的一个捷径,测量它可以知道辅助电源的好坏和把问题缩小在一定的范围内。

  1脚 0V 2脚 4.8V 3脚 0V 4脚 3.3V/0V 5脚 1.3V 6脚 3.6V 7脚 0V 8脚 2.2V 9脚 0V 10脚 0V 11脚 2.2V 12脚 14V 13脚 5V 14脚 5V 15脚 5V 16脚 0.4V
