电压表

编辑
电压表,又叫伏特表。用来测电路中电压的大小,电压表也有三个接线柱,一个负接线柱,两个正接线柱。学生用电压表一般正接线柱有3V,15V两个,测量时根据电压大小选择量程为“15V”时,刻度盘上的每个大格表示5V,每个小格表示0.5V(即最小分度值是0.5V);量程为“3Ⅴ”时,刻度盘上的每个大格表示lV,每个小格表示0.lV(即最小分度值是0.lⅤ)。

电压表技术参数

型号 对应量程 测量范围 分辨力 基本误差 PZ88/1 20mV 0~19.99mV 10μV ±(0.1[%]RD+0.15[%]FS) PZ88/2 200mV 0~199.9mV 100μV ±(0.1[%]RD+0.15[%]FS) PZ88/3 2V 0~1.999V 1mV ±(0.1[%]RD+0.1[%]FS) PZ88/4 20V 0~19.99V 10mV PZ88/5 200V 0~199.9V 100mV

电压表使用条件

  使用温度:0℃—+40℃

  相对湿度:80[%]以下

  供电电源:220±10[%],频率50Hz

  测量速度:2-3次/秒

  外形尺寸:48×110×112mm

  开孔尺寸:44×95mm

电压表的分类

  电压表与电流表基本相同,可按磁系统分类,即:磁电系、电磁系和电动系。

  (1)磁电系电压表 如图1所示,图1a中R1、R2、R3分别为各量限分压电阻:图1b中R为分流电阻;Ro为电压表的内阻;R1为温度补偿并联电阻;R2为温度补偿串联电阻;R3为锰铜电阻。图1c中R为分压电阻。

磁电系电压表

  图1磁电系电压表

  a)多量程电压表 b)具有串并联温度补偿电路的电压表 c)电压表原理

  电压表的表头同样就是一个小量程的电流表,为了适应大量程的需要,故此在表头E串联了一个分压电阻。在测量较大电压时,由于电阻的分压作用,只有小部分电压被表头分担,所以这种仪表可以测量较大的电压值。

  为了改善温度对电流表的影响,保证测量精度,设计时通常在表头部分串联(或并联)了具有温度补偿作用的锰铜电阻。

  (2)电磁系电压表 这种仪表就是在表头中直接串联了一个附加电阻。

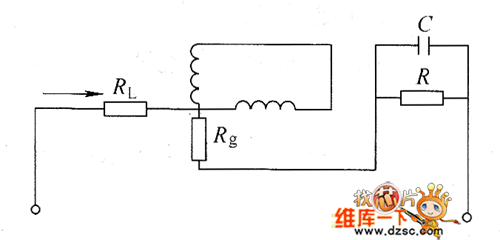

  (3)电动系电压表 如图2所示,电动系电压表是在电动系电流表的基础上串联一个分压电阻而成,其缺点是内阻较小,容易受外界磁场的影响。

电动系电压表

  图2 电动系电压表

介绍电压表并介绍其使用方法

  测量电压时要用电压表。由于用途不一样,能够测量电压的仪表也是各种各样的,这里首先认识一下初中学生要接触到的几种电压表。

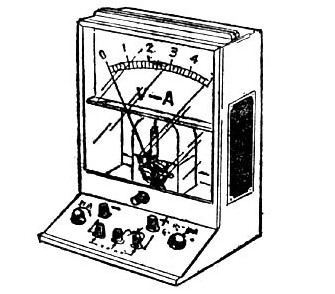

  1.演示电表(J0401型及其改进型):外形如图1所示,它是一种普及型的价格便宜的演示用电表,精度比较低,在表壳底部的抽屉里装有多种用途和测量范围的通路板。用直流10V通路板,转换开关拨到“AV”位置,告诉学生,这时就可以测量电路中的直流电压了,指出这个伏特表要并联在被测电路的两端。

电压表外形

  2.演示安培伏特表(J0402型):外形如图2所示。它也是一种专门用于课堂演示实验的电表,精度比较高,价格也比J0401型演示电表贵多得。这种表配有十四个带量限插头的标度盘。比如,测量直流电压时,可用10V或30V的量限插头标度盘。使用时要把它并联到待测电路的两端。

安培伏特表

  3.直流伏特计(J0408型或J0408-1型):外形如图3所示,这是一种专供学生做实验用的电压表,只有0-3V,0~15V两挡量程。使用前要先估计一下待测电压的大小,看选用那个量程合适;如果不知道电压的大小。则先选用量程大的,若指示小于3伏特,再选用量程小的0-3V挡。接线时,必须把伏特计与被测电路并联,而且伏特计的“+”接线柱要接在与电源正极相连的那端。这两点要反复向学生强调。

直流伏特计

  还要注意,直流伏特计只能测量直流电压,待测电压不能超过所用伏特计的量程。读数时,眼睛视线要通过表针并与刻度盘垂直。

电压表的故障检修

  (1)仔细检查表头部分是否正常。

  (2)电压表指针无法摆动 在检查表头正常的情况下,若为分压电阻或温度补偿电阻开路,或连接线断路所致,则予以更换电阻或重新焊接开路点(若补偿电阻是线绕式的可以进行焊接,且焊接补偿电阻后必须做好绝缘处理工作)。

  (3)零点正常,量程不准确检查分压电阻阻值的大小 若电阻阻值发生改变,则予以更换或串联(并联)一个电阻以达到原分压电阻阻值的大小(可用可调电阻调整)。

  (4)在低温环境下或刚开始使用时工作正常,而在使用一定时间后,仪表开始发生故障(特别是炎热夏天中午与早晚的测量误差较大) 这种故障大多是由于某一电阻功率不足所引起的。检修方法可参考电流表检修部分。

  (5)随着使用时间的增长,测量误差慢慢增大 出现这种故障的原因及检修方法参考电流表检修部分。
