读写器的基本组成
读写器可将主机的读写命令传到电子标签,再把从主机发往电子标签的数据加密,将电子标签返回的数据解密后送到主机。读写器将要发送的信号经编码后加载在特定频率的载波信号上经天线向外发送,进入读写器工作区域的电子标签接收此脉冲信号,然后电子标签内芯片中的有关电路对此信号进行解调、解码、解密,然后对命令请求、密码、权限等进行判断。若为读取命令,控制逻辑电路则从存储器中读取有关信息,经加密、编码后通过电子标签内的天线发送给读写器,读写器对接收到的信号进行解调、解码、解密后送至计算机处理;若是修改信息的写入命令,有关控制逻辑引起的内部电荷泵提升工作电压,对电子标签中的内容进行改写。
各种读写器虽然在耦合方式、通信流程、数据传输方法,特别是频率范围等方面有着根本的差别,但是在功能原理以及由此决定的构造设计上,各种读写器是十分类似的,如图所示。

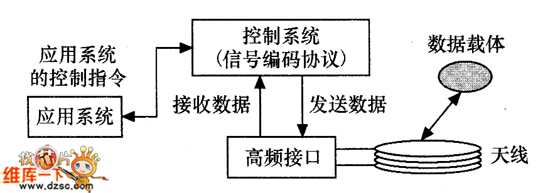

图 读写器的简单结构框图
读写器一般由天线、射频模块和读写模块构成。
(1)天线
天线是发射和接收射频载波信号的设各。在确定的工作频率和带宽条件下,天线发射由射频模块产生的射频载波,并接收从电子标签发射或反射回来的射频载波。
(2)射频模块
射频模块由射频振荡器、射频处理器、射频接收器以及前置放大器组成。射频模块可发射和接收射频载波。射频载波信号由射频振荡器产生并被射频处理器放大。该载波通过天线发射。射频模块将天线接收的从电子标签发射/反射回来的载波信号解调后传给读写模块。
(3)读写模块
一般由放大器、解码及纠错电路、微处理器、时钟电源、标准接口以及电源组成,它可以接收射频模块传输的信号,解码后获得电子标签内的信息,或将要写入电子标签的信息编码后传递给射频模块,完成写电子标签的操作。还可以通过标准接口将电子标签内容和其他的信息传给计算机。
读写器的基本功能
(1)读写器与电子标签之间的通信功能:在特定的技术条件下,读写器与电子标签之间可以进行通信。
(2)读写器与计算机之间可以通过标准接口(如RS-232等)进行通信。读写器可以通过标准接口与计算机网络连接,并提供如下信息,以实现多读写器在系统网络中的运行:本读写器的识别码、本读写器读出电子标签的实时时间、读出的电子标签的信息等。
(3)能够在读写区实现多电子标签同时读取,具备防碰撞功能。
(4)适用于固定和移动电子标签的识读。
(5)能够校验读写过程中的错误信息患。
(6)对于有源电子标签,能够标识电池的相关信息,如电量等。
读写器的工作方式
读写器主要有两种工作方式”一种是RTF(Reader Talks First,读写器先发言),另一种是TTF(Tag Talks First,电子标签先发言),这是读写器的防冲突协议方式。
一般状态下,电子标签处于“等待”或称为“休眠”的工作状态。当电子标签进入读写器的作用范围时,检测到一定特征的射频信号,便从“休眠”状态转到“接收”状态,接收读写器发出的命令,进行相应的处理,并将结果返回给读写器。这类只有接收到读写器特殊命令才发送数据的电子标签被称为RTF(Reader Talks First,读写器先发言)方式;与此相反,进入读写器的能量场即主动发送自身系列号的电子标签被称为TTF(Tag Talks First,电子标签先发言)方式。TTF和RTF协议相比,TTF方式的电子标签具有识别速度快等特点夕适用于需要高速应用的场合;另外,它在噪声环境中更稳健,在处理电子标签数量动态变化的场合也更为实用。因此,更适于工业环境的跟踪和追踪应用。
