靶式流量计的原理
在恒定截面直管段中设置一个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比,靶板所受的力由力传感器![传感器 的供应商](http://www.ck365.cn/file/upload/201212/26/21/h1iyccdojmv.gif)

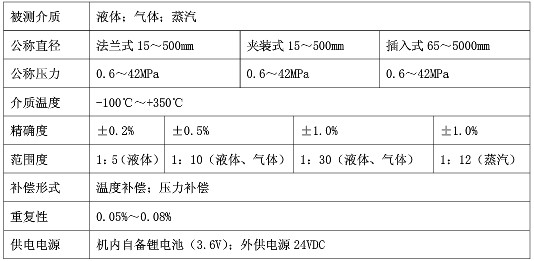

靶式流量计的主要参数
靶式流量计的安装
1,测量点的选择:要取得最佳测量效果取决于正确的安装,首先保证测量管介质处于满管状态。
2,流量计前后直管道要求:为确保流体通过流量计时具有稳定的流场,必须保证流量计直管道要求,否则有可能造成测量误差或波动
3,插入式流量计的安装:插入式靶式流量计安装应配有已焊好的短管法兰, 将短管焊到管道上时必须确保流体正对着靶片受力面

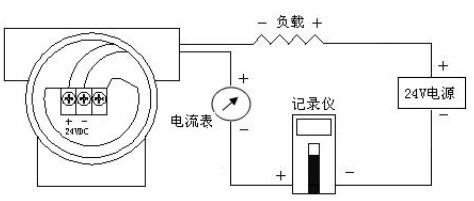

4,靶式流量计电气接线图:
5,尽管流量计自身有相当的防护等级,当对于安装在室外的流量计,还是要求对仪表加以相应的遮雨及防碰撞措施
靶式流量计的型号说明
靶式流量计的选型注意事项
1、确定所需的常用流量,并按常用流量的1.5倍确定最大流量。
2、指明安装法兰的标准,密封形式,尤其对特殊安装要求,应明确告之。
3、用户订货时,应说明被测流体的介质,并给出介质工况密度。
4、如需测量特殊介质,除选用本公司提供的测量管外,可直接推荐所需的测量管材料。
