扭力测试仪的功能说明
● 自动关机(放置10分钟后自动关闭[ OFF ])
● 存储数据功能(可记录100个扭矩测量值,具有存储、浏览、部分删除、全部删除功能。)
● 测量模式三种:[ PEAK] 峰值、[ TRACK ] 跟随值、[ F.PEAK] 第一峰值保持,并带指示灯。
● 两种测量单位转换,并带指示灯: N.m----kgf.cm
● 可自动计算最大值(Max)、最小值(Min)平均值( Ave )。
● 自动复位扭矩值功能(用拨动开关可调节自动复位所需的时间)
● 自动归零(可自动回到零表示)
● 可设定上限扭矩报警值,并可用蜂鸣器提示。
● 使用环保型镍氢电池(NI-MH)
扭力测试仪的面板说明及操作
1、[ POWER ] 键:电源开关。
2、[ PESET ] 键:复位归零健。
3、[ UNIT ] 键:测量单位转换键,按此键设置测量单位,相应指示灯亮,:N.m----kgf.cm 。
4、[ MODE ] 键:测量模式键,按此键选择[ PEAK] 峰值 、[ TRACK ] 跟随值 、[ F.PEAK] 第一峰值保持,相应指示灯亮。
注:处于[ F.PEAK ]状态时,第一次测量值将一直保持在显示屏,即使施加更大扭力也不改变。
5、[ SET ] 键:设置键要配合各功能键,如[ M-SET ]、[ M-CR ]等键使用。
6、[ BZ ] 键:过载报警键,按此键相应指示灯亮,当测量值超过所设最大载荷时“MAX”指示灯亮并发出报警音。
﹡如何设置最大载荷:
按住[ SET ] 键约2秒,显示屏出现4位数。其中闪烁的一位可设置按 [ ▲ ] 键调节“1-9位数。”按[ SET ]转换小数点位、能调节“0-1”设置完成后
按住[ SET ]键退出。
7、[ M-SET ] 键:记忆存储设置键只能在[ PEAK ]或[ F.PEAK ]状态下使用,
按住[ M-SET ]键约2秒,相应指示灯亮,测量数值后按[ PESET ]键归零,测量自动存储显示屏闪烁显示存储次序及存储测量值,最多可存储100个数值。
达到100人数值后,显示屏出现[ FULL ]。
在此状态下按[ SET ]键可复查存储测量值及次序。
8、[ M-CR ] 键:记忆清除键,只能在[ PEAK ] 或 [ F.PEAK ]状态下作用。
先关机,将 [ DIP SWTTCH ] 处“3”拔至“ON”位置。开机、按[ M-SET ] 键约2秒,相应指示亮,按[ M-CR ]键约2秒,显示屏出现闪烁“ADL”,再按[ M-CR ] 键,“ADL”闪烁约8秒后,存储数据自动清除,按住[ M-SET ]约2秒后退出记忆存储模式。但此时[ P.ON ]指示灯亮,此时如测量显示屏仍可显示测量值,但按[ PESET ]键显示屏出现闪烁“ERP”,表示存在错误要先关机,将“DIP SWTTCH”处“3”拔至“OFF”位置。再重新动机才能进行测量。
9、[AVE ] 键:测量平均平均值键。
按[ AVE ]键约2秒,相应指示灯亮,进入测量平均值状态,测量后,按[ RESET ]键,显示屏出现闪烁序号持续约2秒归零。输入几组数据后,每按[ AVE]键一次,显示屏依次屏出现闪烁数值,相应批示灯亮(“MIN”表示最小值,[ AVE]表示平均值,“MAX”表示最大值),按住“AVE”键约2秒退出“平均值”状态,新测量数据将自动删除。
注: 1)必在[ PEAK] 或 [ F.PEAK] 测量模式下才能进入[ AVE ] 模式
2)在“AVE”状态,[ UNIT]键不起作用。
扭力测试仪的设置
一、记忆按扭(M-SET)的设置:
1. 本扭力仪具有记忆存储功能,存储数据为100个,当数据存满时显示 FUL。
2. 使用记忆功能之前必须启动此项功能,按住(M-SET)按扭2秒进入记忆功能(红色LED灯亮),再次按住此按扭2秒则可以退出记忆功能。
3. 在记忆功能开启的状态下,按(SET)按扭可以找出最后一个被记录的值。
4. 在记忆功能开启的状态下,按(▲)按扭可以找出最先一个被记录的值。
5. (M-CR)按扭可以清除记忆的内容。
6. 全部记忆数据的清除:首先保证在记忆功能下,然后按住(M-CR)按扭2秒,显示屏显示为ADL,再按一下(M-CR)按扭,则所有的数据将清除。
二、测量扭力的平均值(AVE)设置:
1.在此功能下本扭力仪可以测量出平均值、最小值、最大值。
2.分析的数据从0001~0010,负值不可以作为记录分析值。
3.按住AVE按扭2秒,LED红色显示灯亮。则进入平均值功能。
4.在此功能下所记录的数据可以进行比较分析,即自动求出平均值、最小值、最大值。
5.当要显示平均值时可以按(AVE)按扭,转入到Ave状态(有一个红色的灯会亮起来),显示屏上的值为测量值的平均值。
6.当要显示最小值时可以按(AVE)按扭进行切换,Min上面的灯会变红。显示屏上的值为测量中的最小值。
7.当要显示最大值时可以按(AVE)按扭进行切换,Max上面的灯会变红。显示屏上的值为测量中的最大值。
8.按“RESET”清0,后连续按住AVE2秒可以退出测量扭力平均值功能, 新测量数据将自动删除。。
注: 1)必在[ PEAK] 或 [ F.PEAK] 测量模式下才能进入[ AVE ] 模式
2)在“AVE”状态,[ UNIT]键不起作用。
三、功能设置
[ DIP SWITCH ] 在测试仪后部

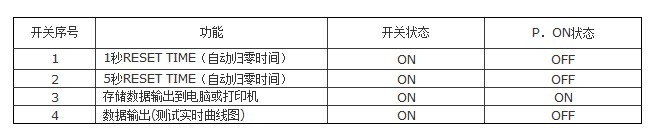

DIP开关设置见F图
四、存储数据导入到电脑设置:
1、开机后, 连接好仪器与电脑。
2、打开电脑程序,进行联机,读取参数。
3、将 [ DIP SWTTCH ] 处“3”拔至“ON”位置。
4、联机成功后,点击“数据导入”。
5、导入成功后出现提示。
注:
1) 当自动归零模式启动归零将失效
2) 打印机或计量认错器连接数据输出进显示屏出现“ERR”
2、数据输出(连接电脑或打印机,需专用工具)
1)将模式开关设置[ PEAK ]或[ F.PEAK ]状态。
2)将“DIP”开关处“3”设置“ON”位置
3)连接数据输出,(此时如[ RESET] 键显示屏显示“ERR”如试图打印亦会出现同一结果)
注:请将自动归零功能关掉
扭力测试仪的特点及用途
特点:
1、HP-10, HP-50,HP-100(附数值输出接口及外接印表机功能)
2、采用液晶数字显示测试数值,判断容易,不容易失误
3、扭力测定精确度达到+-0.5[[%]]
4、瞬时逆时方向,扭力皆可测试
5、最高值保留装置,可以供比较
6、单位选择转换开关可选择使用单位ibf.in;kgf-cm;N.m3三种单位
7、附有数值输出端子.可连接外围设备.绘出输出扭力曲线图或印出多一次测量结果.以供判读管理
8、本机采用充电电池.体积小.重量轻.结构紧密,方便携带使用
9、具有省电功能.(节电状态下可使用100小时)
用途:
1、检测电批、风批、各种扭力扳手的扭力设定状况;
2、测量各种电动螺丝批、扭力螺丝批、扳手的扭力大小;
3、静态测量.用以较正手动扭力起子精度
4、可配合各种连接配件,用以测量小马达输出扭力
5、各种旋转体的扭矩测试
