网关

编辑
网关(Gateway)就是一个网络连接到另一个网络的"关口"。在Internet网中,网关是一种连接内部网与Internet上其它网的中间设备,也称"路由器"。网关地址是可以理解为内部网与Internet网络息传输的通道地址。按照不同的分类标准,网关也有很多种。TCP/IP协议里的网关是最常用的,在这里我们所讲的"网关"均指TCP/IP协议下的网关。

网关的分类

  目前,主要有三种网关:协议网关、应用网关和安全网关。

  1 协议网关

  协议网关通常在使用不同协议的网络区域间做协议转换。这一转换过程可以发生在OSI参考模型的第二层、第三层或者第二层、第三层之间。

  例:

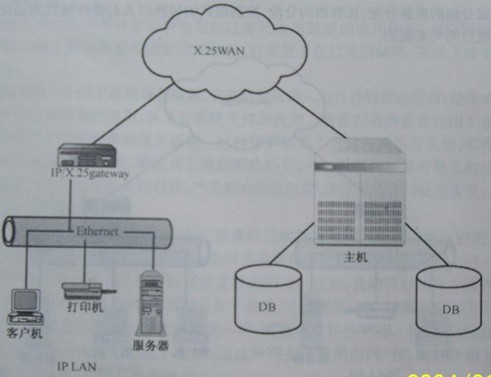

协议网关通常在使用不同协议的网络区域间做协议转换
应用网关是在使用不同数据格式间翻译数据的系统

  2 应用网关

  应用网关是在使用不同数据格式间翻译数据的系统。

  例:E-mail可以以多种格式实现,提供E-mail的服务器可能需要与各种格式的邮件服务器交互,实现此功能唯一的方法是支持多个网关接口。

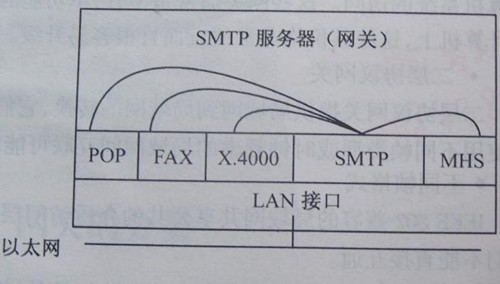

应用网关

  3 安全网关

  防火墙是放在多个网络之间的系统或系统组合,是控制网络间通信的网关。

  它的特点是:

  从里到外和从外到里的所有通信都必须通过防火墙。

  只有本地安全策略授权的通信才允许通过。

  防火墙本身是免疫的,不会被穿透。

嵌入式媒体网关的系统架构

  嵌入式媒体网关通俗的来说就是一台嵌入式的计算机,其架构和我们平常了解的个人电脑的架构基本类似,只是在普通个人电脑的基础上简化了相关的输入输出设备,以降低整个系统的成本。大多数嵌入式媒体网关的系统框图如下:

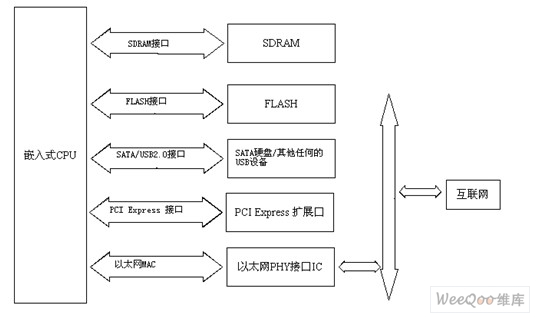

大多数嵌入式媒体网关的系统框图

  从框图我们可以看出来,嵌入式CPU是整个系统的核心,嵌入式CPU本身带有各种各样的外部I/O接口。就上面的框图而言,SDRAM为系统软件的运行提供动态存储器空间、FLASH用来存储系统的固件代码、SATA和USB2.0接口用来连接外部存储装置、PCI Express接口用来给系统扩展其他的功能卡、以太网接口为系统提供网络连接功能。 通常来讲,嵌入式媒体网关运行Linux操作系统,通过网络来访问和控制整个系统。

VOIP网关应用解决方案

  一、方案背景

  随着经济全球化趋势的兴起,企业国际化和地理分散特征越来越明显。今天我们很容易看到大型企业从事跨地区甚至跨国生产经营活动,即使是一些规模较小的企业,也经常设立跨地区或跨国的办事机构。企业内部电话通信成为一个至关重要的问题,然而传统的IDD电话显得过于昂贵,一方面电信公司制定的费率偏高,另一方面与关键性的电脑网络不能统一,从而增加成本。IP电话较好地解决了这些问题,实际上许多着名的跨国公司早就采用IP电话技术将话音通信集成到数据通信网络中,这一新技术的可靠性和实用性已经获得事实的证明。虽然不少企业通过购买IP电话卡等服务等方式来节约话费,但由于其冗长的用户及密码验证,无法提供如呼叫转移、遇忙回叫、广播、三方通话等新业务, 甚至重拨都非常麻烦,难于在企业推广应用。

  来讯通信的VOIP电话网关是专门为企业内部远程通信用途而研制的, 是实现电话网到Internet通信的关键设备,通过它可实现:电话-电话,电话-计算机,传真-传真等多种业务,同时还提供用户接入Internet,计费和管理功能。用户使用普通电话就可享受到IP Phone的廉价。先进的语音编码技术、回波消除,使得来讯VOIP电话网关的服务质量更让您满意!

  其主要功能就是把传统的话音信息转换为IP包,在IP网上进行传输,在接受端进行逆向过程的处理,从而还原成语音信号。用户完全可根据应用能力不断扩展IP语音接口,边发展,边升级,经济灵活。因此,在企业已建成数据通信网络平台(包括有线及无线方式)的专网上,建设企业自己的IP语音系统,可以充分利用网络资源、满足企业各项业务需要、促进企业发展,同时还能缩减一大笔电话费用支出。

  企业可以根据实际的话务量,选择来讯通信VOIP网关平台及不同数量的语音接口,非常简单地就可利用原有数据专网能力添加(完全可在业务运行状态下进行)IP电话功能, 而不影响原有业务及相应配置。

  典型的应用是将来讯通信VOIP网关的FXO/FXS/E1接口直接同各中心或分支机构的PBX(小程控或集团电话)直接相连,利用PBX的交换能力自动转到VOIP网关上走数据专线,用户在使用时只需在分机上先拨IP电话特服号(如可设为"0"),便可直接拨打IP电话。从而节约大量的长途话费。

  二、网关组网示意图

  在本方案中,总公司可根据实际的话务量选择1-4个E1数字接口的VOIP接入网关(每个E1接口可支持30路语音)或2-8路模拟语音的VOIP接入网关,并可在一个点配置多台网关。

  较大的分公司可选择带1-4个E1接口的VOIP接入网关,小的分公司可选择1 台或多台2-8路语音的VOIP 接入网关。

  各个点配置的IP接入网关都可与各种类型的PBX(电话交换机)或是虚拟交换机(Centrex)相连接。

企业专网IP应用方案

  三、应用功能特点

  来讯通信技术有限公司的IP接入网关具有以下特点:

  从功能上来看:

  可支持Centrex、PBX、PSTN单点方式等多种电话连接方式。

  可以自由进行电话号码编码,也可保持原有的拨号规则不变,无需记忆

  在语音和数据同时传输时,可设置语音优先功能,保证语音通信的实时性。

  可以实现网上热线电话服务功能. 实现方式:用户在INTERNET上点击网页上的热线电话服务按钮,通过INTERNET链接到热线服务中心放置的IP语音网关下接的热线服务电话端,用麦克风和耳机实现与服务人员之间的通话。

  可以提供自动语音应答、三方通话、热线电话功能、缩位拨号、线路故障自动挂机等功能。

  从网络资源利用方面看:

  独有的语音压缩技术可有效节约您的线路资源。来讯通信VOIP语音网关采用可将同时传输的4路语音压缩至32kb/s,8路语音压缩至64kb/s,只占有很小的带宽。

  本方案中各个点间的网关设备可直接呼叫,呼叫无需经过中心点,使呼叫过程简单化,并可减少网络长途带宽资源的占用和浪费。

  从系统扩展方面来看:

  VOIP语音网关是基于模块化设计多功能IP接入设备,具有良好的扩展性。

  可以采用灵活的接入方式,来讯通信的接入网关支持ADSL、DDN、ISDN等数据互联方式,方便以后的分支机构采用多种网络方式接入VOIP语音系统网。

  兼容性好,互通性强。VOIP语音网关符合国际、国内相关标准,可以与同类产品互通。

解决跨网关技术

  现行的IPV4的IP地址是32位的,根据头几位再划分为A、B、C三类地址;但由于INTERNET的迅猛发展,IP资源日渐枯竭,可供分配的IP地越来越少,跟一日千里的INTERNET发展严重冲突,在IPV6还远未能全面升级的情况下,惟有以代理服务器的方式,实行内部网地址跟公网地址进行转化而实现接入INTERNET。

  中介作用的代理服务器就是一个网关,也就是这个网关带给现阶段的多媒体通讯系统无尽的烦恼。在IP资源可怜的情况下,惟有以网关甚至多层网关的方式接入宽带网, 因为多媒体通讯系统的协议如H.323等要进行业务的双方必须有一方有公网的IP地址,但是现在的宽带有几个用户能符合这个要求?microsoft的NETMEETING等等多媒体通讯系统就是处于这种尴尬的位置;跨网关成为头疼的难题。

  跨网关: 网络数据通过层层网关,受制于网关节点速度,网络速度大大降低。 跨网关技术基于底层网络协议,突破网关瓶颈,实现客户点对点交流。
