红外线反射开关的原理
当红外线反射开关接通电源后,即从模块内部的红外线发射管向前方发射38KHZ的调制红外线,一旦有物体或人体进入有效范围内时,红外线就会有一部分被反射回来,被与发射管同排安装的光敏接收管收到并转换成同频率的电信号后,由模块内部电路进行放大,解调,整形,比较处理后,在输出端给出高电平信号。模块的红外线发射能力与工作电压有关。工作电压越高,红外线发射功率越强,检测距离就越远;反之,电压低,检测距离就相对较近。红外线反射开关的主要参数
1 检出距离:是可稳定检出标准检测物的最大距离。
2 回差距离:动作距离与复位距离之差。它用检出距离的比率来表示,一般在检出距离的20[%]以下。
3 响应时间:把从受光器初始有效受光到输出动作所需的时间称作响应时间。把从受光器初始有效遮光到输出复位所需的时间称为复位应用时间。
4 暗动:即遮光动作。它表示在进入受光器的光速减少到一定程序时或被全遮时,输出晶体管将导通输出。
5 亮动:也称受光动作。它是指进入受光器的光束增加到一定量时,输出晶体管导通且有输出。
6 外同步输入功能:在一般情况下,凡具有外部诊断输入功能的红外线反射开关,一般均具有外同步功能。
红外线反射开关的结构

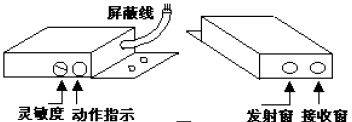

红外线反射开关通常为模块化产品,全部电路焊装在一只塑料盒内。盒的侧面设有状态指示和灵敏度调节孔,一只红色发光管用来指示开关的工作状态,平时熄灭,有反射物时发光。灵敏度调节孔用来调节反射检测距离,顺时针调距离增大,逆时针调距离减小。通过一条1.5米的双芯屏蔽线做为输出引线,其中红色线为电源正极,白色线为输出端,铜网接电源负极。白色线静态时为低电平,有反射物时输出高电平。实际应用时,如需加长引出线,可选用相同材质的双芯屏蔽线即可。
