微电脑时温程控仪

编辑
微电脑时温程控仪是一种对时间和温度进行自动控制的智能化仪器。能适用于各种类型马弗炉和电阻高温炉的温度与时间的控制,主要用于配合马弗炉进行煤质分析实验,可完成快灰、慢灰、罗加指数、粘结指数、挥发份(分850℃和900℃两种程序)、自选等加热过程的程序控制。是煤质化验箱式电路的理想控温产品。

微电脑时温程控仪的特点

  1. 控制可靠:采用可控硅控制负载。

  2. 程序控制:采用MCS 系列单片机CPU。各类控制程序按国标编制。

  3. 显示直观:数码管显示“项目、时间、温度、程序段”等。

  4. 冷端补偿:采用先进的常温温度传感元件对热电偶冷端进行自动补偿。

  5. 自行诊断:对常见故障能自行诊断,并显示各种错误符号,必要时切断主电源。为故障的原因查找与排除提供了极大地便利。

微电脑时温程控仪的技术参数

  1.温度范围:000~999℃,分辨率1℃

  2.时间范围:000~999min,分辨率为:自选项目1min,其它项目1S

  3.测量误差:±3℃

  4.测时误差:24h内不大于30S

  5.工作时间:连续工作24h

  6.工作电源:AC220V±10[%],50HZ

  7.负载功率:不大于5KW

  8.外形尺寸(宽×高×深)320mm×150mm×340mm

微电脑时温程控仪的安装

  1. 安置场所:

  (1) 室内温度:(0━50)℃。

  (2) 室内相对湿度:不大于80[%]。

  (3) 室内不应有强烈热气流、冷气流、或腐蚀性气流。

  (4) 应尽量远离强电磁场设备。

  2、外接线安装在仪器的后面板上(如图)。

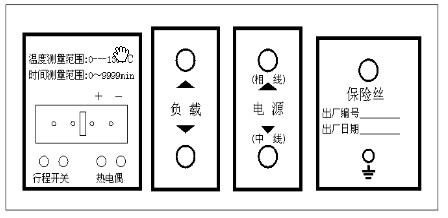

微电脑时温程控仪后面板图

  (1) 按图所示,通过相应的接线柱接220V 电源和电炉的炉丝引线。

  (注意:千万不能将电源相线与中线接反,也不能将中线当地线使用。)

  (2) 热电偶+、-极对应接后面板上的接线端子的+、-。

  (3) 地线请接实验室附近地线,勿与电源中线公用。

  (4) 前面板上的电源开关仅断开或接通本机供电回路。

  (5) 行程开关接箱式电炉的行程开关,电炉无行程开关可不接。

微电脑时温程控仪的常见故障

  (1) 故障显示:

微电脑时温程控仪的故障显示

  (2) 不显示,检修电源

  (3) 温度变化大,可能导致热电偶接触不良,更换热电偶。
