干式试验变压器

编辑
干式试验变压器系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。输出交、直流高压,对各类高压试验提供高电压。另外,也可用于各种电气设备绝缘性能的现场检测。

干式试验变压器特性

  1、体积小、重量轻、结构紧凑、无渗油,免维护;

  2、接线简单直观,使用方便;

  3、绝缘可靠性好,外形美观;

  4、有过电压保护功能。
  产品输入电压为200V或400V利用电磁感应原理根据需要改变输入电压,即可获得输出高压从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时,只要把高压硅堆旋装在高压输出端,即可改变输入电压,从而获得不同值的直流高压输出。其联线方式见下图:
联线 联线 联线

干式试验变压器参数

  1、阻抗电压: ≤12 ℅

  2、输出电压波形: 正弦波

  3、表面温升: <55 ℃

  4、空载损耗: <0.4℅

  5、允许连续运行时间: 1小时

  6、间续运行时间: 连续

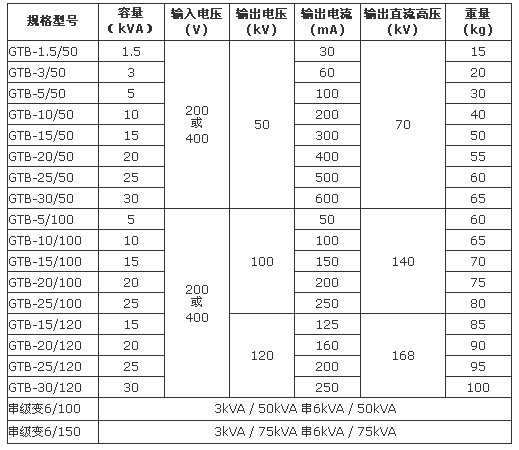

  7、主要产品规格:

参数

干式试验变压器的使用

  (1)试验前,要将高压试验变压器的外壳“ ┻ ”端,

  电源控制箱的接地端“ ┻ ”必须良好接地,否则将危及人身与设备的安全。

  (2)操作前必须熟悉高压试验变压器与电源控制箱的电气原理接线图。如果要做直流耐压与泄漏试验时,可先将高压硅或微安表旋在高压试验变压器的高压端。

  (3)准备完毕,检查线路无误后,可合上总电源开关,此时绿色开关指示灯亮,表示电源已接通;同时绿色停止按钮上的指示灯也亮,假如不亮应把调压器手柄按逆时针方向返回零位,绿色停止按钮上的指示灯亮,否则起动按钮拒绝合闸。

  (4)按下起动按钮,红色按钮指示灯亮,这时按顺时针每秒1.5~2千伏的速度均匀缓慢地旋动调压器手柄,高压逐步上升并密切注意电压表的指示及试品情况,直到调到所需试验高压为止。

  (5)要测试产品的耐压试验时间,可拨动定时器所需定时时间再按下定时,即在规定的时间里测试产品耐压,然后报警告知,若被测产品被击穿,过流继电器自动跳闸,此时试品为不合格。

  (6)如需保护被测产品免被击穿,可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。

使用过程中的注意事项

  1、正确地连接和断开。当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

  2、请勿在无仪器盖板时操作。如盖板或面板已卸下,请勿操作本产品。

  3、避免接触裸露电路和带电金属。产品有电时,请勿触摸裸露的接点和部位。

  4、在有可疑的故障时,请勿操作。如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。

  5、请勿在潮湿环境下操作。

  6、请勿在易爆环境中操作。

  7、保持产品表面清洁和干燥。

  8、高压电器的绝缘试验的安全正确,除熟悉本产品说明书外,必须按国家有关标准和规划进行;

  GB/T 16927-1996《高压试验技术》

  DL/T 596-1996《电力设备预防性试验规程》

  9、由于本系列产品的设计特点其及结构限制,在额定输出容量下的连续使用不能超过二小时。如需要再使用。可断电休息二小时后再通电。在三分之二额定电压和三分之二额定电流下可以连续使用。

  10、在正常的高压电器绝缘中,本系列产品不允许超过额定输出电压使用。

  11、用本系列产品组成串级高压试验时,就特别注意检查第2、 3级的变压器本体及绝缘支架的状况、连接线的正确性,整个系统的保护接地与保护接地状况。
