三倍频变压器结构
采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。
三倍频变压器参数
1. 输入电压：三相380V,50Hz；
2. 输出电压：50—500V(最大750V),150Hz；
100—1000V(最大1500V)，150Hz；
3. 容 量：1－1000KVA；
4. 波 形：正弦波，失真度小于1[%]；
5. 负载特性：阻性、感性、容性均可；

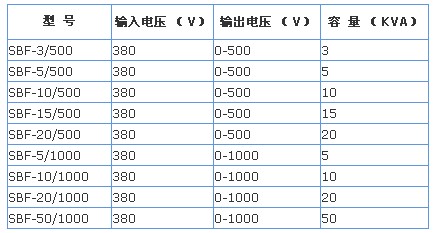

6. 典型型号参数说明：
三倍频变压器的使用
1. 将试验所需的SBF三倍频、SBF操作箱（操作台）、互感器及电抗器按示意图所示的方法连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。
2. 接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光报警。
3. 顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光报警，及时反向旋转手轮，直到调压器回到零位上。
4. 试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。
5. 本装置设有过流保护，出厂时按额定输出电源80[%]整定，于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。
6. 此套试验设备带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素。
三倍频变压器故障分析
1、声音异常
变压器在正常运行时，会发出连续均匀的“嗡嗡”声。如果产生的声音不均匀或有其他特殊的响声，就应视为变压器运行不正常，并可根据声音的不同查找出故障，进行及时处理。主要有以下几方面故障：
电网发生过电压。电网发生单相接地或电磁共振时，变压器声音比平常尖锐。出现这种情况时，可结合电压表计的指示进行综合判断。
变压器过载运行。负荷变化大，又因谐波作用，变压器内瞬间发生“哇哇”声或“咯咯”的间歇声，监视测量仪表指针发生摆动，且音调高、音量大。
变压器夹件或螺丝钉松动。声音比平常大且有明显的杂音，但电流、电压又无明显异常时，则可能是内部夹件或压紧铁芯的螺丝钉松动，导致硅钢片振动增大。
变压器局部放电。若变压器的跌落式熔断器或分接开关接触不良时，有“吱吱”的放电声；若变压器的变压套管脏污，表面釉质脱落或有裂纹存在，可听到“嘶嘶”声；若变压器内部局部放电或电接不良，则会发出“吱吱”或“噼啪”声，而这种声音会随离故障的远近而变化，这时，应对变压器马上进行停用检测。
变压器绕组发生短路。声音中夹杂着水沸腾声，且温度急剧变化，油位升高，则应判断为变压器绕组发生短路故障，严重时会有巨大轰鸣声，随后可能起火。这时，应立即停用变压器进行检查。
变压器外壳闪络放电。当变压器绕组高压引起出线相互间或它们对外壳闪络放电时，会出现此声。这时，应对变压器进行停用检查。
2、气味，颜色异常
防爆管防爆膜破裂：防爆管防爆膜破裂会引起水和潮气进入变压器内，导致绝缘油乳化及变压器的绝缘强度降低。
套管闪络放电，套管闪络放电会造成发热导致老化，绝缘受损甚至此起爆炸。引线（接线头）、线卡处过热引起异常；套管接线端部紧固部分松动或引线头线鼻子滑牙等，接触面发生氧化严重，使接触过热，颜色变暗失去光泽，表面镀层也遭破坏。套管污损引起异常；套管污损产生电晕、闪络会发生臭氧味，冷却风扇，油泵烧毁会发出烧焦气味。另外，吸潮过度、垫圈损坏、进入油室的水量太多等原因会造成吸湿剂变色。
3、油温异常
发现在正常条件下，油温比平时高出10摄氏度以上或负载不变而温度不断上升（在冷却装置运行正常的情况下），则可判断为变压器内部出现异常。主要为：
内部故障引起温度异常。其内部故障，如绕组砸间或层间短路，线圈对围屏放电、内部引线接头发热、铁芯多点接地使涡流增大过热，零序不平衡电流等漏磁通过与铁件油箱形成回路而发热等因素引起变压器温度异常。发生这些情况时，还将伴随着瓦斯或差动保护动作。故障严重时，还有可能使防爆管或压力释放阀喷油，这时应立即将变压器停用检修。
冷却器运行不正常所引起的温度异常。冷却器运行不正常或发生故障，如潜油泵停运、风扇损坏、散热器管道积垢、冷却效果不佳、散热器阀门没有打开、温度计指示失灵等诸多因素引起温度升高，应对冷却器系统进行维护和冲洗，以提高其冷却效果。
4、油位异常
变压器在运行过程中油位异常和渗漏油现象比较普遍，应不定期地进行巡视和检查，其中主要表现有以下两方面。
1）假油位：油标管堵塞；油枕吸管器堵塞；防爆管道气孔堵塞。
2）油面低：变压器严重漏油；工作人员因工作需要放油后未能及时补充；气温过低且油量不足，或是油枕容量偏小未能满足运行的需求。
三倍频变压器注意事项
1、正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
2、产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
3、注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
4、使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
5、避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。
6、在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
7、请勿在潮湿环境下操作。
8、请勿在易爆环境中操作。
9、保持产品表面清洁和干燥。
