电池针刺试验机

编辑
电池针刺试验机,又名针刺测试机,针刺检测仪,电池测试机。电池针刺试验机是以一定直径的钢针,以一定速度,垂直插入电池中部,在一定时间后拔出。它用于模拟电池所能承受的冲击力量,电池在受到针刺后是否是发生爆炸或起火,用来评定电池的安全性能。

电池针刺试验机的结构

  结构:

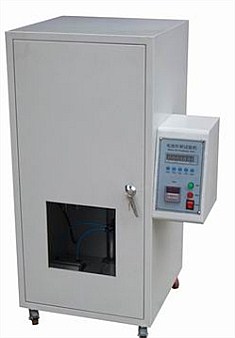

电池针刺试验机

  1.内部材质: 不锈钢

  2.外箱材质: 钢板烤漆

  3.压力传动: 气动式

  4.力量显示: 压力传感器

  5.脚架: 机身底部装设聚氨脂活动万向车轮4个

  6.箱门: 单层门,平面把手 ,一个玻璃视窗

  7.钢针:钨钢针与不锈钢针

  8.保护装置: 上下线保护开关



电池针刺试验机的特点

特点:

  1.自带照明系统、内箱材料采用耐阻燃烧材料;

  2.可设定刺穿保持时间、速度,精度更高,直接显示最大针刺力值;

  3.设有排气风口(方便客户把电池试验中所产生的气味排到试验室外);

  4.双层防爆玻璃视窗,防爆箱,独立式的控制器(操作简单使用更安全)。

电池针刺试验机的试验

  电池针刺试验机试验应在20℃±5℃的环境温度下进行,将接有热电偶的电池(热电偶的触点固定在电池大表面上)置于通风橱中,用直径2-8mm的无蚀锈钢针以10mm/s-40mm/s的速度刺穿电池最大表面的中心位置,并保持5 秒。

电池针刺试验机的规格参数

  1、ф2mm—ф8mm的耐高温钢针。

  2、针尖距离下部距离:放电池的平面250MM

  3、可夹距离:150MM

  4、以10—40mm/s的速度,从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)

  5、贯穿力:150~200KG

  6、力量显示:压力传感LED 显示

  7、行程:100mm

  8、驱动方式:气缸驱动

  9、做成箱式设备装置防爆、防火、抗腐蚀、易清理。

  10、防爆箱尺寸(W×H×D):450×750×550mm

  11、防爆箱材质:镀锌板烤漆处理

  12、机台尺寸:1640×570×730mm

  13、控制箱尺寸:300×260×170mm

  14、重量: 约75KG

  15、电源要求: 1ф220V , 50HZ

电池针刺试验机的用途

  通过针刺试验检验电池的安全性能,进行试验后电池应不起火,不爆炸;也是各电池厂家及研究所必不可少的检测设备。
