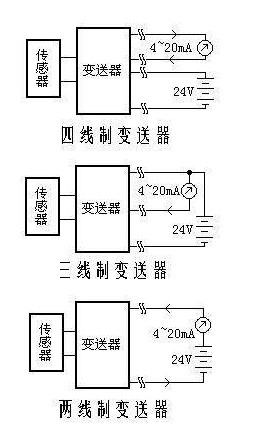

两线制变送器的原理图
两线制变送器的特点
1、不易受寄生热电偶和沿电线电阻压降和温漂的影响,可用非常便宜的更细的导线;可节省大量电缆线和安装费用;
2、在电流源输出电阻足够大时,经磁场耦合感应到导线环路内的电压,不会产生显着影响,因为干扰源引起的电流极小,一般利用双绞线就能降低干扰;三线制与四线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。
3、电容性干扰会导致接收器电阻有关误差,对于4~20mA两线制环路,接收器电阻通常为250Ω(取样Uout=1~5V)这个电阻小到不足以产生显着误差,因此,可以允许的电线长度比电压遥测系统更长更远;
4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接,不因电线长度的不等而造成精度的差异,实现分散采集,分散式采集的好处就是:分散采集,集中控制…
5、将4mA用于零电平,使判断开路与短路或传感器损坏(0mA状态)十分方便。
6、在两线输出口非常容易增设一两只防雷防浪涌器件,有利于安全防雷防爆。
两线制变送器的优点
两线制变送器具有6大优点:
(1)不易受寄生热电偶和沿电线电阻压降和温漂的影响,可用非常便宜的更细的双绞线导线;
(2)在电流源输出电阻足够大时,经磁场耦合感应到导线环路内的电压,不会产生显着影响,因为干扰源引起的电流极小,一般情况利用双绞线就能降低干扰;
(3)电容性干扰会导致接收器电阻有关误差,对于4~20mA两线制环路,接收器电阻通常为250Ω(取样Uout=1~5V)这个电阻小到不足以产生显着误差,因此,可以允许的电线长度比电压遥测系统更长更远;
(4)各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接,不因电线长度的不等造成精度的差异;
(5)将4mA用于零电平,使判断输送线开路或传感器损坏(0mA状态)十分方便;
(6)在两线输出口容易增设防浪涌和防雷器件,有利于安全防雷防爆。
