正弦波滤波器介绍
A.由于变频器的输出含有高频谐波，增加了动力电缆及电机的损耗。
B.同时极高的dv/dt会引起数MHz的辐射干扰。
C.如果电机需要长线传输时（电机线缆超过50米），由于行波反射引起电机端电压叠加，使电机绝缘破坏，甚至使电缆爆裂。
对于谐波电流，可以通过改变调制方式，降低谐波分量但并不能完全消除。由dv/dt引起的射频干扰，可以加装dv/dt电磁滤波器，但只能对一定长度的电缆有效，并不适合任意长度的电缆。
正弦波滤波器技术参数
最大工作电流：40℃时400V AC /690V AC
额定电流：5到500A在40℃时
电机频率：最高可达60Hz
开关频率：2KHz到80KHz
高压测试：P对E 3000V AC 持续3秒（工厂测试）
P对P 3000V AC 持续3秒（工厂测试）
防护等级：IP00
绝缘等级：T40/F （155℃）
温度范围：-25℃to +85℃(40℃! 以上需要降级）
最大电缆长度：1000m
额定电压降：8～12%uk
电压谐波失真：～5%
过载：2倍电流30S 1.5倍电流1分钟

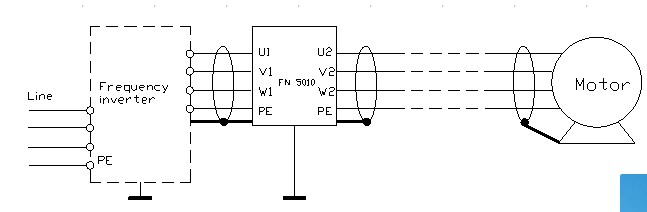

正弦波滤波器电路示意图
正弦波滤波器型号
