直流系统接地故障测试仪优点
1、使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。
2、安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。
3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
5、携带方便，信号接收器自带充电电池，无需外接电源，可以随身携带到任何地方查找接地点。
6、直流系统不断电查找接地点，不影响系统正常工作。
7、抗干扰能力强，克服了系统分布电容的影响。
8、智能化充电管理，减少充电时间，延长电池寿命。
直流系统接地故障测试仪技术指标
1、信号发生器
输出信号频率：2Hz
信号空载输出电压：±15V±5%
信号电压幅值误差：<5%
信号短路输出电流：≤80mA
输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10%
电压频率：50Hz±5%
输入保险：200mA
最大功率：2W
体积：275×225×100mm
2、信号接收器
信号电流检测灵敏度：0.5mA
信号发生器阻抗：40KW
最大输出电流：2.5毫安
接收器显示：数字0-19
体积：195×100×30mm
体积：38×69×30mm
3、整机
检测最大接地电阻：60KΩ
检测最大电容：20μF
接地电阻测量精度:0-4.5KΩ 误差≤0.5KΩ
接地电容检测范围：3-60uF
接地电容测量精度：3-10uF 误差≤1uF
直流系统接地故障测试仪仪器结构
1、整机构成
信号发生器、信号接收器、卡钳、信号输出引线、电源线、铝合金箱
2、信号发生器（见图1）
图1 信号发生器面板图示意图
【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。
【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。
【电源指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，电源指示灯会变频闪烁，表示有正常低频电压输出。
【信号输出】：信号输出口。使用时插入输出引线，通过其输出信号。
信号发生器的接入：
信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。
根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。
信号接收器
信号接收器面板(见图２)
图2 信号接收器面板图
【液晶屏】：点阵式液晶显示器。
【充电插座】：插入充电器后，充电器红灯亮表示正在充电中，绿灯亮表示充电完成。
【电源开关】：开机时将开关标有“开”的一端按下，关机时将另一端标有“关”的一端按下。
【卡钳插座】：信号输入插座。本仪器附有卡钳，带有对应的插头，将卡钳插头插入卡钳插座，卡钳钳住母线，进行接地故障的查找。
信号接收器的使用：
用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到最终的故障支路。
检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。
本仪器可用所配卡钳可用来测量母线上的电流馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在那里，直到测量到稳定的数据为止。

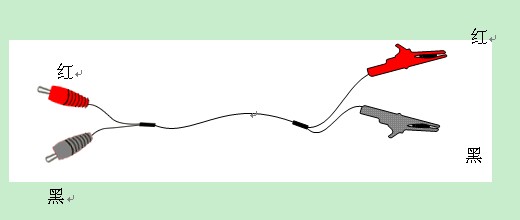

5、信号输出引线
【信号输出引线】：信号发生器信号输出线。红色引线接故障母线，黑色引线接地。红色插头插入信号发生器的“L”端。黑色插入“
”端。
图3 信号引线示意图
直流系统接地故障测试仪注意事项
1.由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。保证使用的高精度。
2.信号源应加在故障母线和地上。
3.本仪器钳型卡钳只能卡直流回路不能卡交流回路。
4.当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。
5.在检测过程中，钳表和故障检测器不用时请关闭电源，以延长电池的使用时间。
6.故障检测器电量不足时，液晶显示器显示负值，此时应立即充电，以提高检测的准确性。
7.由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。
