大型地网接地电阻测试仪特点
1、测量的等效性好。
2、布线劳动量小,无需大电流线。
3、本仪器体积小、重量轻,方便携带。
4、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
5、操作简单。全中文智能化操作,直接显示出接地电阻值,并可现场打印出测量结果。
大型地网接地电阻测试仪技术指标
1、测量范围:0~20Ω(测量电压小于20V)
2、分辨率:0.001Ω
3、测量精度:2%
4、抗50Hz干扰电压能力强
5、测试电流波形与频率:正弦波65Hz
6、输出电流:0-5A
7、最大输出电压:0-110V
8、测量线要求: 电流线铜芯截面积≥0.5mm2
电压线铜芯截面积≥0.3mm2
9、供电电源:AC220V±10%,50Hz
10、外形尺寸:440×360×210
11、仪器重量:15kg
大型地网接地电阻测试仪测试原理
本仪器采用电压电流法测量地网的接地电阻值,布线方式采用三极法。

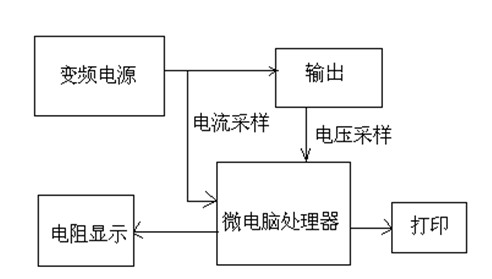

仪器内部结构如图1所示。异频恒流源可输出频率为65Hz,有效值为0-5A的正弦波测试电流,通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器,它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。两滤波器用于滤除干扰信号,只允许有用信号通过,其输出送给A/D转换器(模/数转换器)。A/D转换器将电压和电流模拟信号变换为数字信号后送给微电脑系统。微电脑系统对取得的电压电流数据再进行数字滤波以进一步抑制干扰,然后计算出电压V和电流I,最后计算出接地电阻值R=V/I。这样,通过硬件滤波器和软件滤波器后,信噪比大大提高,干扰得到有效抑制,因此测量结果稳定可靠。测量结果通过液晶屏显示,也可通过微型打印机打印出来。
图1 仪器内部结构图
